6.1. Skretnice

Question 1

Što su skretnice?

Answer 1

Skretnice su uređaji željezničkog gornjeg ustroja koji omogućavaju vožnju po kolosijeku te prijelaz željezničkih vozila i cijelih vlakova s jednog kolosijeka na drugi.

Question 2

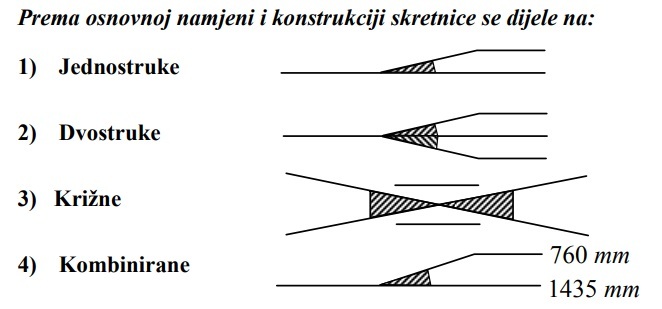

Kako dijelimo skretnice prema osnovnoj namjeni i konstrukciji? Skiciraj.

Answer 2

1) jednostruke
2) dvostruke
3) križne
4) kombinirane

Question 3

Što su križišta?

Answer 3

To su uređaji gornjeg ustroja koji omogućavaju križanje dvaju kolosijeka, ali ne i prijelaz željezničnih vozila s jednog kolosijeka na drugi.

Question 4

Koja je uloga jednostruke skretnice?

Answer 4

Pomoću ovih skretnica se uspostavlja izravna veza između dva kolosijeka.

Question 5

Kakve mogu biti jednostruke skretnice?

Answer 5

1) proste skretnice
1.1. jednostrane
1.2. dvostrane
1.3. simetrične

2) proste lučne skretnice
2.1. jednostrane lučne
2.2. dvostrane lučne
2.3. simetrične lučne

Question 6

Koja je uloga dvostruke skretnice?

Answer 6

Pomoću ovih skretnica se uspostavlja izravna veza između tri kolosijeka. Postoji više raznih konstrukcija dvostrukih skretnica ovisno o položaju kolosijeka i raspoloživom prostoru.

Question 7

Kakve mogu biti dvostruke skretnice?

Answer 7

1. jednostrane
2. dvostrane
3. simetrične
4. jednostrane lučne
5. dvostrane lučne
6. simetrične lučne

Question 8

Što je križna skretnica?

Answer 8

To je skretnica koja je nastala iz križišta, a uz križanje dvaju kolosijeka, na njoj je omogućen i prelazak željezničkih vozila i cijelih vlakova s jednog kolosijeka na drugi.

Question 9

Kako dijelimo križne skretnice prema konstrukciji?

Answer 9

a) proste skretnice
b) dvojne skretnice
c) splet skretnice

Question 10

Što je kombinirana skretnica? Skiciraj.

Answer 10

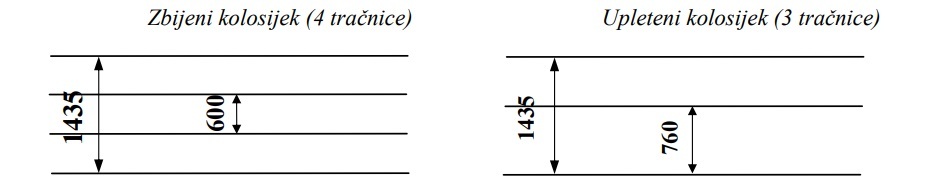

To je skretnica koja povezuje kolosijeke raznih širina sa zbijenim ili upletenim kolosijekom, osnosno međusobno povezuje dva zbijena ili upletena kolosijeka.

Question 11

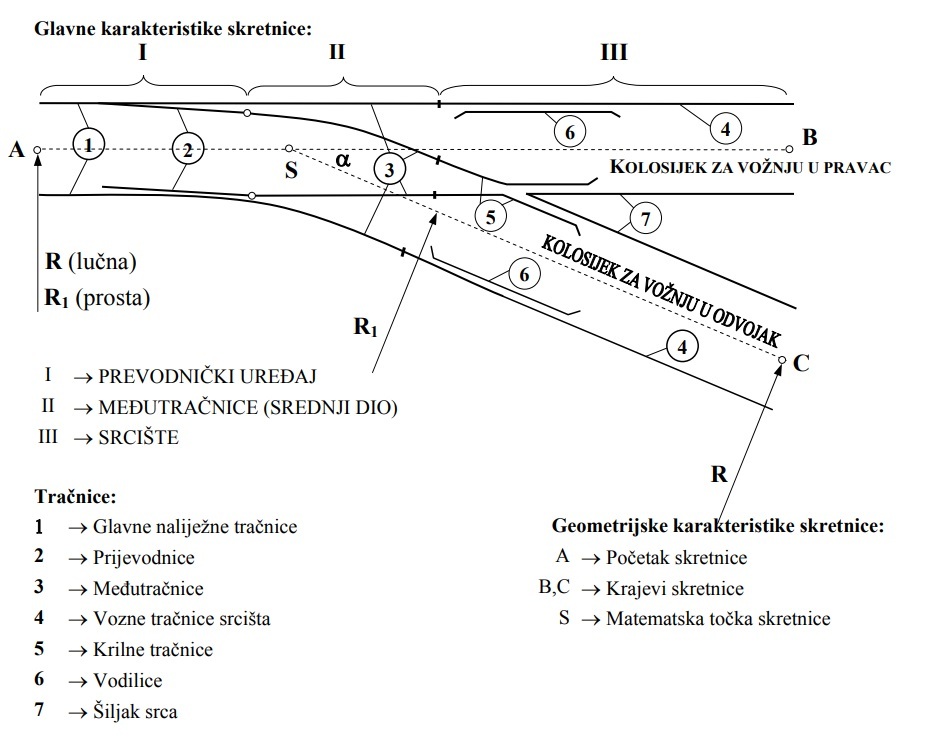

Skiciraj skretnicu sa svim elementima.

Answer 11

Question 12

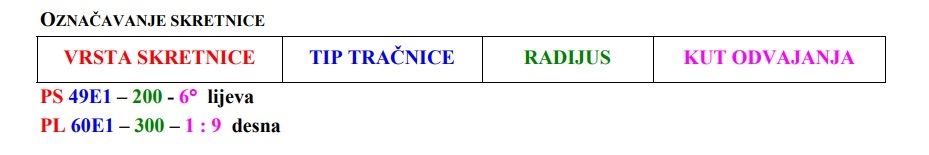

Objasni označavanje skretnica.

Answer 12

Question 13

Što je prevodnički uređaj?

Answer 13

Prevodnički uređaj sastoji se od dviju prijevodnica, dviju glavnih naliježnih tračnica, kliznih jastučića, spojnih i poteznih motki te postavnog uređaja. Prebacivanjem utega na postavnom uređaju pomiču se prevodnice i priljubljuju na jednu ili na drugu glavnu naliježnu tračnicu te na taj način omogućuju vožnju u pravac ili u odvojak. Postavljanje skretnice može se izvesti na dva načina: na licu mjesta i daljinsko postavljanje.

Question 14

Što je postavna sprava?

Answer 14

To je sklop za postavljanje prijevodnica skretnica u položaj za željeni smjer vožnje. Može biti: mehanička, električna i hidraulična.

Question 15

Što je skretnički zatvarač?

Answer 15

To je dio prijevodničkog uređaja skretnice koji osigurava položaj prijevodnica prema pripadajućim glavnim naležnim tračnicama (priljubljeni i odljubljeni položaj) te se na taj način osigurava željeni smjer vožnje pri prolasku vlaka. Svi skretnički zatvarački su projektirani tako da osiguravaju priljubljenje prijevodnice uz glavnu tračnicu, a ipak dozvoljavaju tzv. “presijecanje sretnica” bez razaranja zatvarača, tj. dozvoljavaju vožnju niz prijevodnicu iako nije postavljena za taj smjer vožnje.

Question 16

Navedi vrste skretničkih zatvarača.

Answer 16

1. šipni
2. kukasti
3. zglobni

Question 17

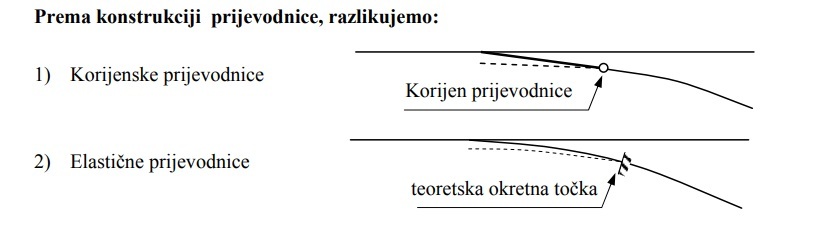

Kako razlikujemo prijevodnice prema konstrukciji? Skiciraj.

Answer 17

a) korijenske prijevodnice
b) elastične prijevodnice

Question 18

Što je srce skretnice?

Answer 18

To je konstrukcija koja se nalazi na mjestu gdje se sijeku vozni rubovi tračnice za vožnju u pravac i za vožnju u skretanje i gdje nastaje prekid tračničkih trakova, a omogućava prolaz vozila u oba smjera. Srce skretnice sastoji se od vrha srca i krilnih tračnica.

Question 19

Kakvo srce skretnice može biti prema obliku, konstrukciji i gradivu?

Answer 19

a) monoblok srce
b) srce izrađeno od tračnica
c) srce izrađeno od specijalnog profila tračnica
d) srce sa uložnim vrhom
e) pomično srce

Question 20

Kakvo srce skretnice može biti prema načinu izvedbe i povezivanju tračnica?

Answer 20

a) lijevano srce
b) zavareno srce
c) sastavljeno srce (s vijčanim spojevima)
