NIBT 7.15

Question 1

NIBT 7.15 - De quoi traite cette partie de la NIBT?

Answer 1

Des installations d’éclairages à très basse tension.

Un <= 50VAC / 120VDC

Question 2

NIBT 7.15 - Qu’est qu’un système d’éclairage à TBT?

Answer 2

Un système pour lampes à incandescence, conmposé de transfo/convertisseur + conducteurs de support et luminaires ainsi que tous les éléments de fixation + raccordement électriques/mécaniques

Question 3

NIBT 7.15 - Quelle(s) mesure(s) de protection TBTS/P est autorisée?

Answer 3

Uniquement TBTS

Question 4

NIBT 7.15 - Si les conducteurs sont nus, quelles tensions sont autorisées?

Answer 4

Un <= 25VAC / 60 VDC

Question 5

NIBT 7.15 - Peut-on coupler des transformateurs de sécurité?

Et des convertisseurs?

Answer 5

Transfo:
Oui s’ils sont couplés au primaire et au secondaire
+
Ils ont les mêmes caractéristiques

Convertisseurs:
Non

Question 6

NIBT 7.15 - Quelle norme traite des éclairages TBT?

Answer 6

EN 60598-2-23

Question 7

NIBT 7.15 - Quelles exigences concernant les transformateurs quant aux danger d’incendie?

Answer 7

• protection côté primaire
  ou
• résistant partiellement/absolument aux CC

Question 8

NIBT 7.15 - Quelles exigences concernant les convertisseurs quant aux danger d’incendie?

Answer 8

• conformes à EN 61347-2-2
  et
• remplir les exigences EN 60598-2-23

Question 9

NIBT 7.15 - Quelles dispositions pour lutter contre les riques d’incendie?

Answer 9

• surveillance permanente des besoins de puissance des luminaires
• coupure atomatiques de l’alimentation <= 0.3s si CC ou défaut provoquant augmentation P > 60W
• coupure automatique et réduction de puissance sur alimentation si défaut provoquant augmentation P> 60W
• coupure automatique à l’enclenchement sur l’alim si défaut provoquant une augmentation P > 60W

ATTENTION, prendre en compte les courants d’enclenchement

Question 10

NIBT 7.15 - Comment doit être protégé le circuit TBTS?

Answer 10

Par un dispositif commun ou un dispositif pour chaque circuit TBTS.

Les dispositifs à réenclenchement automatique admis que pour transfo <= 50VA

Question 11

NIBT 7.15 - Quelle exigence pour le sectionnement du primaire si transformateurs en //?

Answer 11

Le primaire doit être durablement relié à un dispositif de sectionnement commun.

Question 12

NIBT 7.15 - Quelles sont les types de canalisations autorisés?

Answer 12

• conducteurs isolés en conduit/goulotte
• câbles
• canalisations flexibles
• système luminaires à TBT
• système d’alimentation par rail

Question 13

NIBT 7.15 - Quelles sont les exigences pour les parties accessibles?

Answer 13

Il faut respecter NIBT 4.2 (effets thermiques)

Question 14

NIBT 7.15 - Les parties de constructions métalliques, parties de meubles, … peuvent-ils servir de partie actives du système?

Answer 14

NON

Question 15

NIBT 7.15 - Quelles sections sont autorisées?

Answer 15

Cu 1.5mm2 ou 1mm2 si <=3.0m

Cu 4mm2 si conducteurs aériens flexibles

Cu 4mm2 pour canalisation à construction mixte (âme résistante et Cu autour)

Question 16

NIBT 7.15 - Quelle est la chute de tension maximale admise?

Answer 16

5%

Question 17

NIBT 7.15 - Sous quelles conditions les conducteurs nus sont-ils autorisés?

Answer 17

• installation exécutée et enveloppée de façon que le danger de CC est réduit au maximum
• section Cu 4mm2 min
• conducteurs/âmes ne sont pas disposés directement sur des matériels combustibles

Si conducteurs nus aériens => 1 conducteur+ raccordement isolés entre transfo et dispositif de protection.

Question 18

NIBT 7.15 - Quelles sont les exigences quant aux systèmes suspendus?

Answer 18

• doit supporter min 5x le poids des luminaires installés et min 5kg
• fixé au plafond ou au mur avec des pièces d’écartement isolées
• accessible sur tout son parcours

Question 19

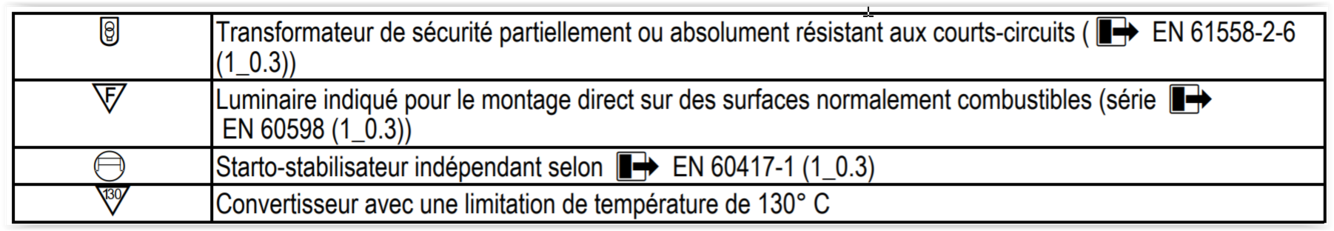

NIBT 7.15 - Quels marquages sur les matériels?

Answer 19
