NIBT 5.1 - De quoi parle cette partie de la NIBT?

Des règles communes.

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Quel est le principe général du choix des matériels électriques?

Le choix doit permettre de satisfaire aux mesures de protection pour assurer la sécurité ET aux dispositions pour garantir un fonctionnement correct de l’installation en service normal ou en cas de perturbations externes prévisisbles

How well did you know this?

Not at all

Perfectly

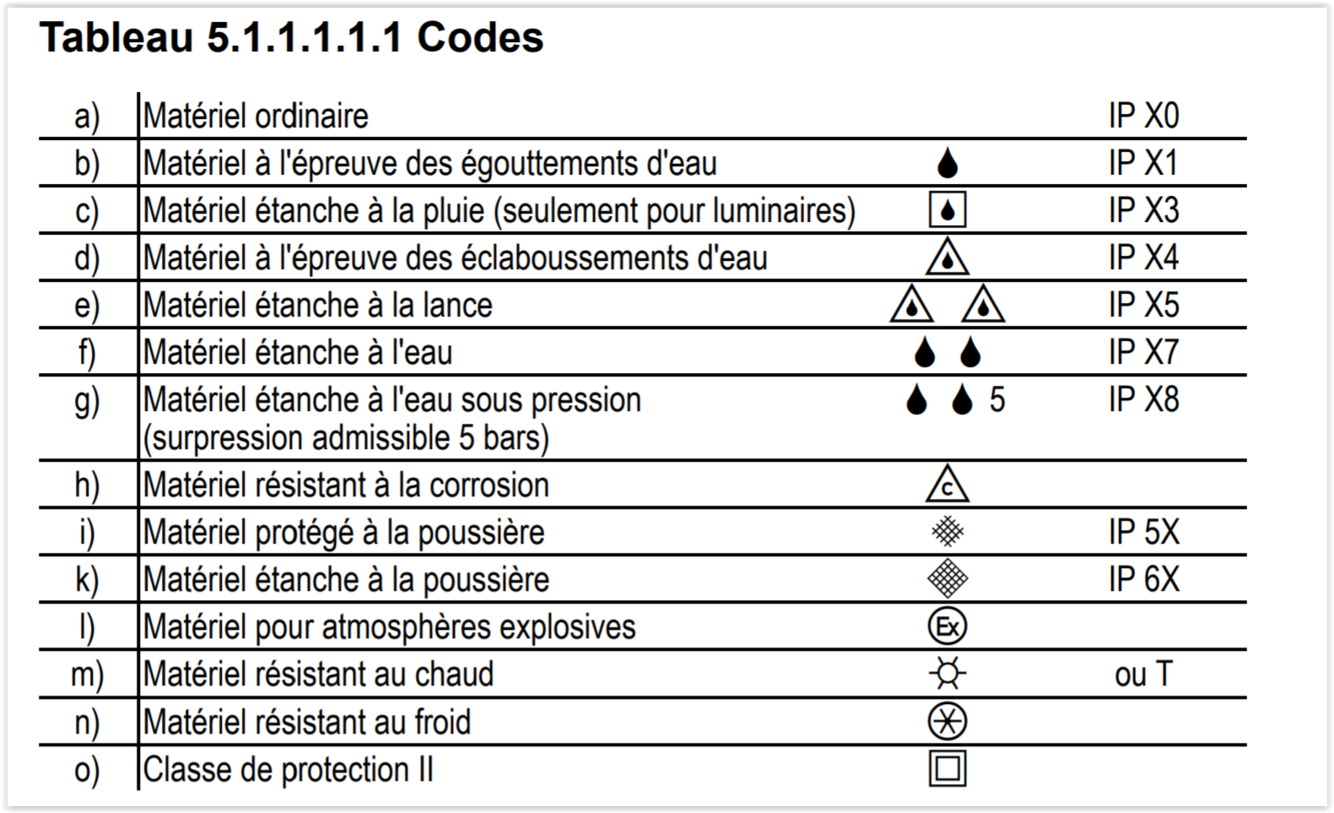

NIBT 5.1 - Quels sont les marquages prévus sur des matériels destinés à des utilisations particulières (IP, autres…)?

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Comment doit-on lire les indications du système IP?

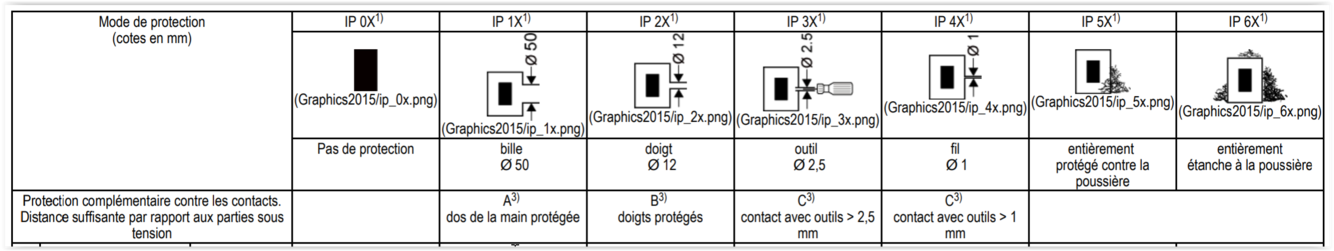

1er chiffre: degré de protection contre les contacts fortuits et la pénétration des corps étrangers solides (0 à 6)

2ème chiffre: degré de protection contre les effets nuisibles dus à la pénétration de l’eau (0 à 8)

3ème position = lettre : protection contre les contacts, distance suffisante par rapport aux parties sous tension

How well did you know this?

Not at all

Perfectly

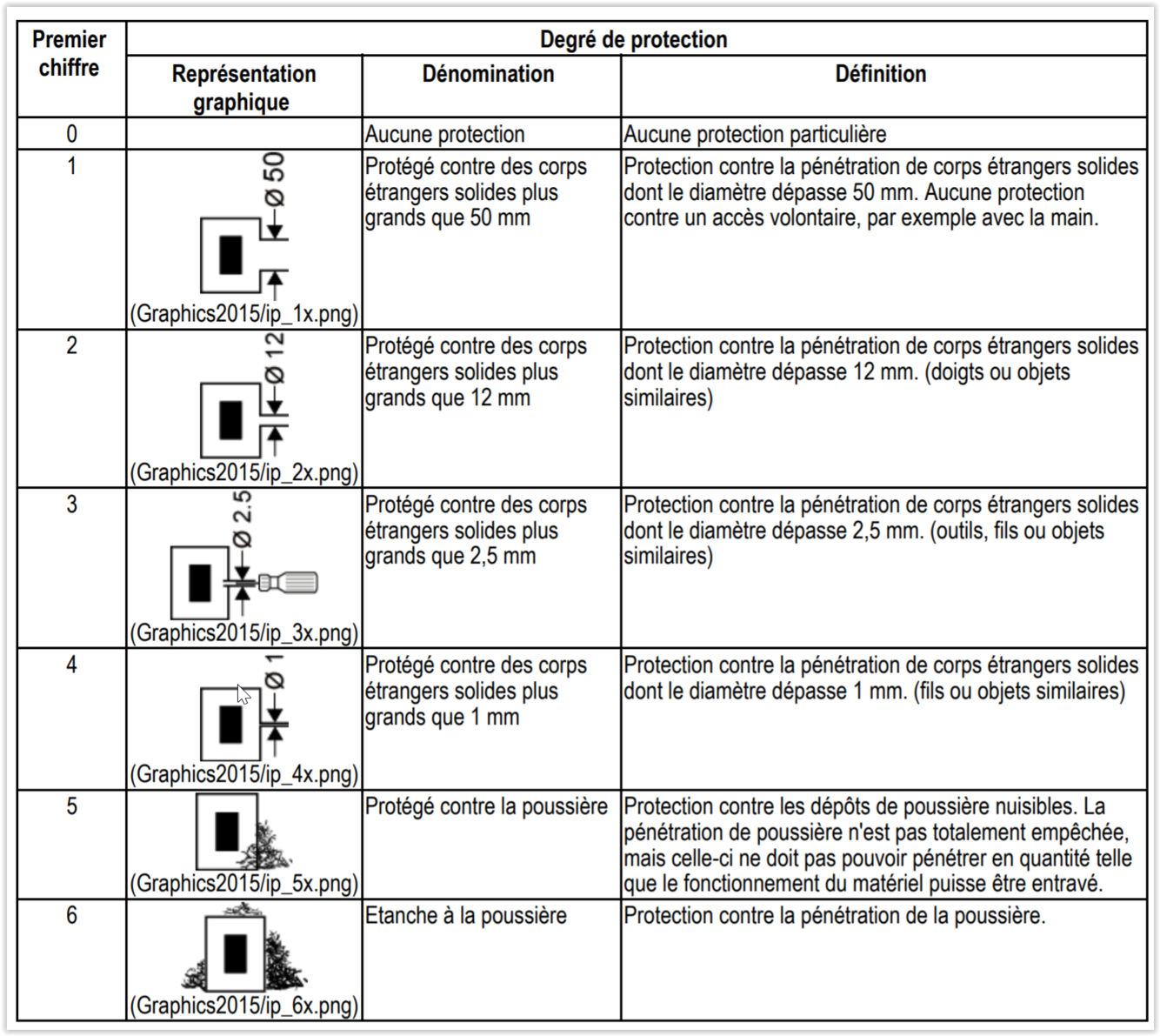

NIBT 5.1 - Dans le système IP, quels sont les valeurs possibles du 1er chiffre et leur signification?

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Dans le système IP, quels sont les valeurs possibles de la 3ème position (lettre) et leur signification?

Les valeurs possibles sont A, B, C et D

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Dans le système IP, quels sont les valeurs possibles du 2ème chiffre et leur signification?

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Quelles contraintes s’appliquent aux matériels au regard de l’OMBT?

ils sont tous soumis à la justification obligatoire
certains sont soumis à l’approbation obligatoire

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Qu’est ce qui permet d’apporter la preuve qu’un matériel répond aux exigences de sécurité de l’OMBT?

Le marquage du matériel par le signe distinctif suisse de sécurité ou par un autre signe reconnu

How well did you know this?

Not at all

Perfectly

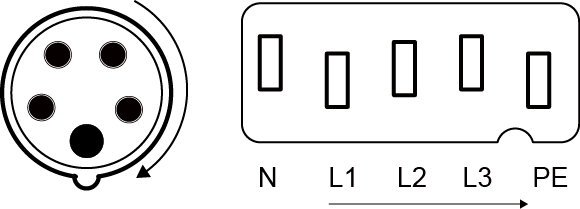

NIBT 5.1 - Comment doivent être positionnées les 3 phases sur des prises triphasées rondes, carrées et rectangulaires?

Pour un observateur regardant les alvéoles en face

Ronde et carrée: dans le sens des aiguilles d’une montre

Rectangulaire: se dirige en direction du contact de protection

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Quelles contraintes doivent respecter les matériels quant aux parties sous tension?

elles doivent être soustraites aux contacts accidentels dans une utilisation normale
les barrières et boîtiers pour la protetion des parties active ne doivent pouvoir être enlevés/ouverts qu’à l’aide d’outils ou doivent être fermés à clé
si les barrières ou boîtiers doivent pouvoir être enlevés/ouverts sans outils (pour permettre l’accès à des BA1) il faut ue les parties actives soient protégées une fois la barrière retirée

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Depuis quand les prises T12 ne peuvent-elles plus être mise sur le marché?

31.12.2016

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Quelle règle doivent respecter les dispositifs conjoncteurs libre emploi?

ils doivent comporter des contacts distincts pour les conducteurs N et PE.

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Comment doivent être choisis les matériels quant à la tension?

ils doivent être adaptés à la tension assignée de l’installation
dans le cas IT avec N distribué, les matériels raccordés entre L et N doivent être isolés pour U entre L
ils doivent avoir une tension assignée de tenue aux chocs au moins aussi élevée que les surtensions attendues à l’endroit du montage

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Comment doivent être choisis les matériels quant au courant?

ils doivent être capable de conduire le courant de service normal ainsi que le courant en situation anormale pour la durée déterminée par les caractéristiques des dispositifs de protection

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Comment doivent être choisis les matériels quant aux influences externes?

ils doivent avoir les caractéristiques correspondant aux influences externes du lieu d’installation
s’il ne les possède pas il doit être pourvu d’une protection supplémentairte appropriée

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Comment doivent être choisis les matériels quant à la compatibilité?

ils ne doivent pas influencer les autres matériels de manière nuisible ni l’alimentation de façon inadmissible en service normal (sauf dispositions appropriées prises)

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Comment doit être protégée une prise T13?

10A par cartouche fusible

13A par disjoncteur de canalisation

How well did you know this?

Not at all

Perfectly

NIBT 5.1 - Comment doit être protégé un interrupteur dont la charge en aval <= 10A?

Il est possible de monter à 16A

NIBT 5.1 - Quelle est la sollicitation maximal en continue permise sur les prises T1x et T2x de la norme SEV 1011?

80% de leur intensité assignée

NIBT 5.1 - Comment doivent être disposer, de manière générale, les matériels électriques?

De manière à faciliter leur manoeuvre d’exploitation, leur contrôle et l’accès aux connexions.

NIBT 5.1 - Comment doivent être disposés les dispositifs de protection contre les surintensités?

accessibles en tout temps sans moyen auxiliaire
protégés contre les détériorations mécaniques
dans des locaux secs, non poussiéreux et sans danger d’incendie
à l’écart des parties combustibles du bâtiment
sur des surfaces ou parties de bâtiment non combustibles ou difficilement combustibles

NIBT 5.1 - Quelles sont les catégories d’influences externes environnementales et leur abbréviation?

AA - T° ambiante

AB - Climatique = T° et humidité relative et absolue

AC - Altitude

AD - Apparition d’eau (similaire à IP)

AE - Présence de corps solides (similaire à IP)

AF - Présence de substances corrosives ou polluantes

AG - Coups, chocs

AH - Vibrations

AJ - Autres contraintes mécaniques (en prépa)

AK - Présence de flore ou de moisissures

AL - Présence d’animaux (faune)

AM - Influences électromagnétiques, électrostatiques ou ionisantes

AN - Rayonnement solaire

AP - Effets sismiques

AQ - Foudre

AR - Mouvements de l’air

AS - Vent

NIBT 5.1 - Quelles sont les catégories d’influences externes “construction” et leur abbréviation?

CA - Matériaux de construction

CB - Structure des bâtimentd

NIBT 5.1 - Quelles sont les catégories d'influences externes "danger" et leur abbréviation?

BD - Conditions d'évacuation en cas de danger BE - Nature des matières traitées ou entreposées

NIBT 5.1 - Quelles sont les catégories d'influences externes - personnes et leur abbréviation?

BA - Compétence des personnes BB - Résistance électrique du corps humain (en prépa) BC - Liaison des personnes avec le potentiel de terre

NIBT 5.1 - Quelles sont les catégories de compétence des personnes dans la classification des influences externes?

BA1 - Personne ordinaire BA2 - Enfant BA3 - Handicapé BA4 - Parsonne avertie (instruite) BA5 - Personne qualifiée (compétente)

NIBT 5.1 - Quelles sont les conditions à remplir pour que les dispositifs de protection contre les surintensités sioent considérés comme accessibles?

Hauteur: - entre 0.40 et 2.00m - si impossible de monter ailleurs qu'au-dessus d'une porte/paroi vitrée/... alors max 2.50m admise si pas de dispositif contre les surintensités de récepteurs - si dispositifs intégrés dans une canalisation préfabriquée, hauteur max pas limitée MAIS moyen auxiliaires pour manipulation sans danger toujours disponible et installation dans un couloir Espace disponible: - emplacement de service haut \>= 1.90m, prof \>= 0.65m - si impossible de monter ailleur que sous escalier/rampe/... emplacement EA haut \>= 1.60m, prof \<= 0.65m et emplacement service haut \>= 1.90m, prof \>= 0.60m Visibilité: - Si niche, la largeur de l'ouverture d'accès \>= largeur EA

NIBT 5.1 - Comment doivent être marqués les conducteurs N ou point milieu?

En bleu sur toute leur longueur. Cette couleur ne peut être utilisée pour autre chose.

NIBT 5.1 - Comment doivent être marqués les conducteurs PE?

En jaune-vert sur toute leur longueur. Cette couleur ne peut pas être utilisée pour autre chose.

NIBT 5.1 - Comment doivent être marqués les conducteurs PEN?

En jaune-vert sur toute leur longueur + en bleu à leurs extrémités.

NIBT 5.1 - Comment doivent être marqués les conducteurs qui ne sont pas N, milieu, PE ou PEN?

Par des couleurs autres que celles réservées aux fonctions en question ou par des repères numériques.

NIBT 5.1 - Comment doivent être marqués les conducteurs isolés dans un câble/canalisation avec 2 à 5 âmes?

Les phases doivent être de couleur brun, noir, gris, N en bleu, PE en jaune-vert

NIBT 5.1 - Comment doivent être marqués les conducteurs dans des câbles/canalisations avec plus de 5 âmes?

PE en jaune-vert N en bleu ou n° de câble le plus petit avec marques bleues aux extrémités L avec les n°

NIBT 5.1 - Comment faire dans le cas d'utilisation de conducteur unique dans une gaine "grise" (forte section) qui ont les fonctions PE, N ou PEN?

Il faut marquer les extrémités des câbles PE: jaune-vert N: bleu PEN: jaune-vert + bleu

NIBT 5.1 - Est-il possible d'utiliser les couleurs verte et jaune séparémment pour marquer des conducteurs?

NON

NIBT 5.1 - Dans quels cas l'identification par la couleur ou le marquage n'est-il pas exigé?

- conducteurs concentriques de câbles/canalisations - gaine métallique ou armature de câbles/canalisations - conducteurs nus si le marquage durable n'est pas possible - parties métalliques de construction utilisé comme conducteur PE - masses utilisée comme conducteur PE - conducteurs nus des lignes aériennes

NIBT 5.1 - Comment doivent être marqués les dispositifs de protection?

Ils doivent être disposés et repérés de façon que l'affectation des circuits protégés soit reconnaissable sans équivoque.

NIBT 5.1 - Dans quels cas les schémas, diagrammes et tableaux de l'installation/EA doivent-ils être fournis? Que doivent-ils permettre de saisir?

Ils doivent être fournis lorsque cela semble approprié. Ils doivent permettre de saisir: - la nature et la constitution des circuits . les caractéristiques nécessaires à l'identification des dispositifs de protection, de sectionnement et de coupure ainsi que leur emplacement

NIBT 5.1 - Sous quelle forme peut être fournies les diverses informations (documentation installation et EA) dans le cas d'installation simple?

Sous la forme d'une liste.

NIBT 5.1 - Dans le cas des installations qui le nécessitent, quelles sont les informations qui doivent être fournies (schémas, diagrammes, ...)?

Pour chaque circuit: - le type et la section des conducteurs - les longueurs de circuits - la nature et le type des dispositifs de protection - le courant assigné ou la valeur de réglage des dispositifs de protection - les courants de cc présumés et le pouvoir de coupure des dispositifs de protection La documentation doit indiquer les endroits de montage des appareils non visibles

NIBT 5.1 - Dans quels cas est-il possible de poser un atériel sans paroi dorsale directement sur la surface d'un bâtiment?

- une propagation de tension à la surface du bâtiment est empêchée = non métallique ou relié au PE ou à l'équipotentielle - une séparation antifeu existe entre le matériel et une surface combustible du bâtiment = bâtiment non combustible ou pièce intercalaire en matériau isolant et FH1 d'indice d'inflammabilité

NIBT 5.1 - Qui est compétent pour déterminer si un local présente des dangers d'incendie et/ou s'il contient des poussières combustibles en quantités dnagereuses?

L'organe de la pilice du feu compétent pour l'ensemble du territoire cantonal, en collaboration avec les instances s'occupant de la sécurité au travail

NIBT 5.1 - Les installation provisoires peuvent-elles être établies de manière plus simple que les installation définitives?

Oui, mais en veillant à garantir la sécurité des personnes et des choses. Les dispositions à prendre relatives aux influences externes doivent être respectées sans restriction (voir NIBT 7)

NIBT 5.1 - Les installations temporaires peuvent-elle être établies de manière plus simple que les installaitons définitives?

NON de plus il faut utiliser des matériels appropriés pour les montages et démontages répétés
