NIBT 5.4 Flashcards

1
Q

NIBT 5.4 - De quoi traite cette partie de la NIBT?

A

Des mises à terre et conducteurs de protection

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
2
Q

NIBT 5.4 - Quelles sont les sous-sections de cette prtie de la NIBT?

A
  1. 4.1 - Généralités
  2. 4.2 - Mises à terre
  3. 4.3 -Conducteur de protection
  4. 4.4 - Conducteur d’équipotentialité de protection
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
3
Q

NIBT 5.4 - Quel est le but des installations de mises à terre, de conducteurs de protection et de conducters d’équipotentialité de protection?

A

La sécurité des installations électriques.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
4
Q

NIBT 5.4 - Donner 2 raisons pour les dispositions de mise à terre?

Est-il possible de les faire “cohabiter”?

A
  • raison de protection
  • raison fonctionnelle

Les dispositions peuvent être utilisées ensemble ou séparemment MAIS la raison de protection est toujours prioritaire.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
5
Q

NIBT 5.4 - A quoi et comment une prise de terre doit-elle être reliée (si elle est présente dans l’IE)?

A

Elle doit être reliée à la barre principale de terre par un conducteur de terre.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
6
Q

NIBT 5.4 - Qu’est-ce qui doit être évité dans la mesure du possible concernant les parties conductrices des bâtiments?

A

Il faut éviter le passage de courant d’exploitation.

Ceci est réalisable par l’utilisation du système TN-S et la mise à la terre du conducteur PEN de la ligne d’amenée pour le CSG.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
7
Q

NIBT 5.4 - Quelles doivent être les caractéristiques principales des prises de terre?

A
  • résistance à la corrosion
  • résistance mécanique adéquate
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
8
Q

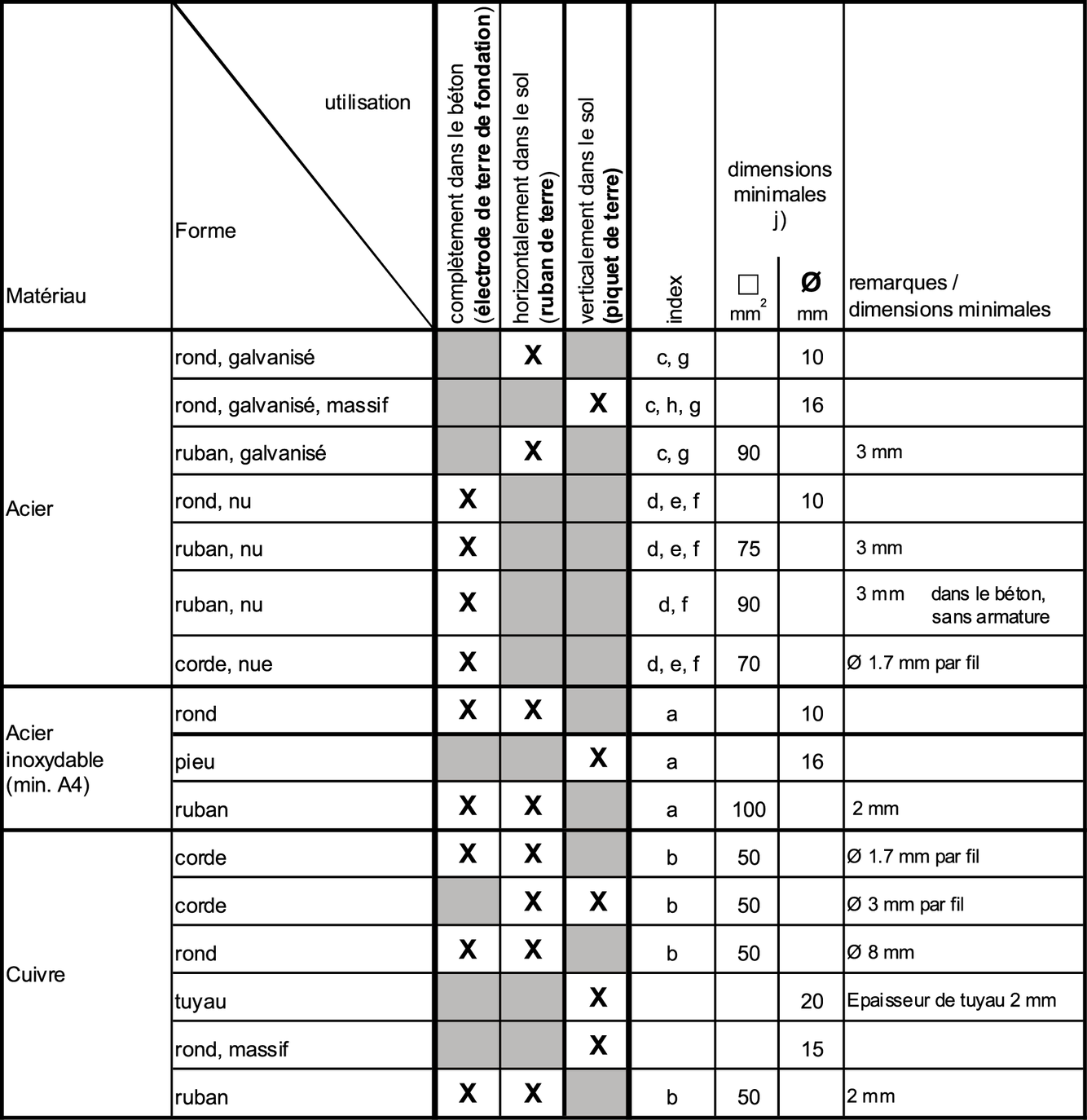

NIBT 5.4 - Quelles dimensions, pour quels usages et quelles matières pour les électrodes de terre?

A

b Galvanisation également possible

c Il convient que le revêtement soit doux, continu et sans flux d’étain avec un revêtement minimal de 350 g/m2 (50 mm) pour le matériel rond et 500 g/m2 (70 mm) pour le matériel en ruban. (revêtement conforme à ISO 1461:1999)

d Autorisé seulement si le matériel est complètement noyé dans le béton

e Autorisé seulement si un raccordement adéquat existe tous les 5 m avec l’armature naturelle de la fondation

f Peut également être galvanisé

g Dans le sol, utiliser de préférence du cuivre nu ou de l’acier inoxydable A4. En raison du danger important de corrosion, l’acier galvanisé ne doit être utilisé que sous certaines réserves surtout lorsque celui-ci est directement raccordé avec des électrodes de terre de fondation

h Les filetages doivent être coupés avant la galvanisation

j Tolérances admissible pour les sections - 3 %

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
9
Q

NIBT 5.4 - Qu’est-ce qui peut être utilisé comme électrode de terre?

A
  • électrode de terre de fondation
  • pieu et tube de terre
  • ruban et fil de terre
  • parties de construction en métal enterrées, noyées dans les fondations
  • armatures du béton enterré (sauf armature précontraintes)
  • autres parties de construction enterrées adéquates en métal, selon conditions et exigences locales
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
10
Q

NIBT 5.4 - Que peut-on dire de la profondeur d’enfouissement d’une électrode de terre?

A

Prendre en compte l’assèchement du sol et le gel afin que la résistance de terre ne s’élève pas à une valeur nuisible pour la protection

En règle générale, les rubans sont posés à une profondeur de 70cm.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
11
Q

NIBT 5.4 - Qu’est-ce qui ne doit pas être utilisé comme électrode de terre?

A

Les conduites métalliques pour l’eau, les liquides combustible ou le gaz.

Ni d’un métal plongé dans l’eau.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
12
Q

NIBT 5.4 - Comment doivent être raccordées entre elles les parties métalliques (inclus armatures) utilisées comme prise de terre, entre le point de raccordement du conducteur de terre et la surface de la construction?

A

De manière fixe, par soudage, serrage ou pressage ou pièces mécaniques adéquates.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
13
Q

NIBT 5.4 - Quelle exigence pour le raccordement du conducteur de terre?

A

Il doit être accessible.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
14
Q

NIBT 5.4 - Quelle solution peut-on utiliser dans le cas d’un immeuble déjà construit pour créer une prise de terre?

A

Si l’immeuble a des fondations en béton armé avec des fers de diamètre >= 8mm, il est possible de:

  • déterminer 2 endroits dans le mur extérieur, la plus près possible du sol
  • mettre à nu 2 fers verticaux à chaque endroit
  • réaliser le raccordement du conducteur de terre sur les deux fers

La liaison doit être assurée et la cavité des points de raccordement doit être obturée afin d’exclure toute détérioration due à la corrosion.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
15
Q

NIBT 5.4 - Quelles sont les sections minimale et maximale du conducteur de terre?
Comment est-il déterminé?

A

Section min = 16mm2

Section max = 50mm2

La section doit au moins être égale à la moitié de la section d’un conducteur de phase de la canalisation raccordée à l’aval du CSG.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
16
Q

NIBT 5.4 - Qu’est ce qui doit être raccordé à la barre principale de terre?

A
  • liaisons équipotentielles de protection
  • conducteurs de terre
  • conducteurs de protection
  • conducteurs de mise à la terre fonctionnelle, si nécessaire

Il n’est pas demandé de relier tous les PE directement à la barre principale de terre si ceux-ci sont reliés par d’autres conducteurs

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
17
Q

NIBT 5.4 - Quelles sont les caractéristiques des connexions à la barre principale de terre?

A
  • chaque conducteur doit pouvoir être séparé individuellement de la barre de terre
  • les connexions doivent être fiables et ne doivent pas pouvoir être défaite sans l’aide d’un outil
18
Q

NIBT 5.4 - Quelles sont les sections maximales Cu et Al du conducteur de protection dans un système TT?

A

Cu <= 25mm2

Al <= 35mm2

pour autant que les électrodes de terre du système de distribution et les éléments conducteurs étrangers dans l’installation soient électriquement indépendants

19
Q

NIBT 5.4 - Comment sont déterminées les sections minimales pour le conducteur de protection?

A
  • par le tableau

ou

  • par la formule applicable pour t <= 5s
    S = √ (I2*t)/k
20
Q

NIBT 5.4 - Quelles sont les sections minimales des conducteurs de protection ne faisant pas partie d’un câble ou une canalisation ou qui ne se trouvent pas dans la même gaine que le conducteur de phase?

A
  • si protection cotre les dommages mécaniques : >= 2.5mm2 Cu ou 16mm2 Al
  • si pas de protection contre les dommages mécaniques: >= 4mm2 Cu ou 16mm2 Al
21
Q

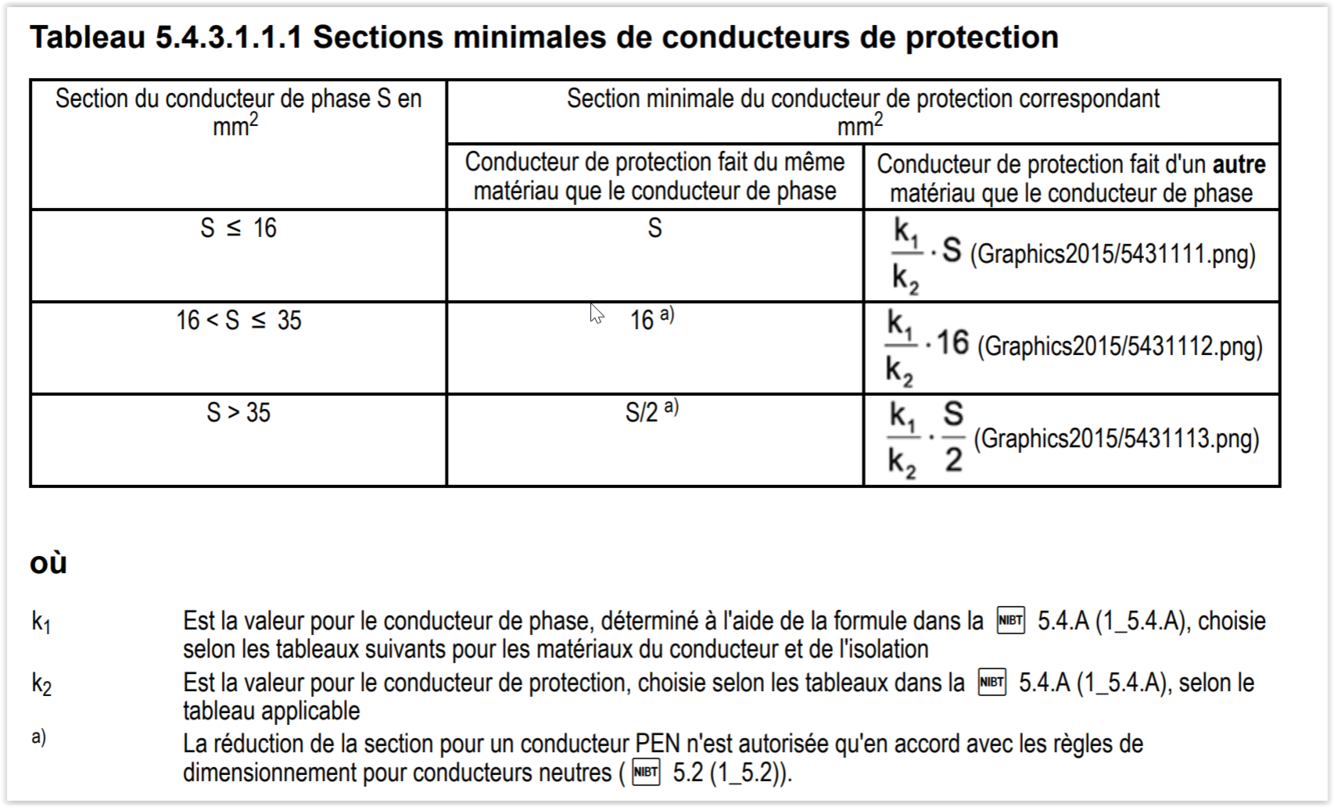

NIBT 5.4 - Comment déterminer la section minimale du conducteur de protection si celui-ci est commun à deux ou plus circuits?

A
  • selon le tableau pour la section de conducteur de phase la plus grande
  • selon la formule selon le cas le plus défavorable de courant et/ou de temps
22
Q

NIBT 5.4 - Qu’est ce qui peut être utilisé comme conducteur de protection?

A
  • des conducteurs dans des câble multiconducteurs
  • des conducteurs isolé ou nus dans une enveloppe commune avec des conducteurs actifs isolés
  • des conducteurs séparés nus ou isolés posés à demeure
  • les gaines métalliques, écrans, armures, conducteurs concentriques, conduits métalliques selon certains critères
23
Q

NIBT 5.4 - Sous quelles conditions les conducteurs de protection peuvent-ils être nus?

A
  • ne pas être en contact avec des objets combustibles
  • dans des tuyaux mécaniquement résistants lors de passage de murs ou plafonds
  • les tuyaux doivent en plus être non conducteurs et difficilement combustibles si traversée de parties de bâtiments combustibles
24
Q

NIBT 5.4 - Sous quelles conditions est-il possible d’utiliser l’enveloppe d’un EA ou des canalisations métalliques, ou des parties de constructions métalliques comme conducteur de protection?

A
  • continuité électrique réalisée par construction ou liaisons adéquates mises en place
  • répond à la section minimal requise
  • il doit être possible de raccorder d’autres conducteurs de protection à chaque point de raccordement
25
Q

NIBT 5.4 - Quelles parties métalliques ne peuvent pas être utilisées comme conducteur de protection ou comme liaison équipotentielle de protection?

A
  • tuyaux contenant des gaz ou liquides combustibles
  • parties de contructions soumises à des contraintes mécaniques en service normal
  • conduits d’installation électrique flexibles ou amovibles en métal sauf si prévu à cet effet
  • parties métalliques mobiles
  • fils de fer tendus ou câbles porteur
  • chemins/échelles de câbles
26
Q

NIBT 5.4 - Quelle condition permet de ne pas avoir besoin de conducteur PE pour un matériel fixé à une partie de construction ou enveloppe métallique?

Et quelle condition l’impose?

A

Pas besoin si le matériel ne peut pas être enlever sans déconnexion préalable de la ligne d’alimentation.

Nécessaire si le matériel est démontable sans déconnexion de la ligne d’alimentation.

27
Q

NIBT 5.4 - Dans quels cas les connexions dans les conducteurs PE n’ont-elles pas besoin d’être accessibles pour vérifications et essais?

A
  • connexions coulées
  • connexions sous blindage
  • connexions dans les barres de distribution
  • connexions qui font partie d’un matériel et correspondent à la norme sur les matériels
28
Q

NIBT 5.4 - A qui faut-il faire attention pour les connexions du conducteur PE?

A

Elles doivent être assurées contre le desserage intempestif

29
Q

NIBT 5.4 - Où peut être utilisé le conducteur PEN? Quelles sections?

A

Uniquement dans les installations électriques fixes.

Sections: Cu >= 10mm2, Al >= 16mm2

30
Q

NIBT 5.4 - Le conducteur PEN doit-il être isolé?

A

Oui, pour la tension assignée du réseau.

31
Q

NIBT 5.4 - Quelle limitation de connexion du conducteur N une fois séparé d’un conducteur PEN?

A

INterdiction de renouveller la connexion avec le conducteur de protection.

Il est par contre possible de dériver plusieurs B et plusieurs PE d’un PEN.

32
Q

NIBT 5.4 - Qu’est-ce qui doit être inséré dans le conducteur N au point de transition
TN-C TN-S?

A

Un sectionneur de N.

33
Q

NIBT 5.4 - Comment doit être marqué un conducteur N jaune d’une ancienne installation utilisé comme conducteur PEN?

A

Aux deux extrémités en vert et bleu.

34
Q

NIBT 5.4 - Comment doit être marqué un conducteur N bleu d’une nouvelle installation (TN-S, donc avec un PE dérivé aussi) utilisé comme conducteur PEN (car tronçon entre 2 bouts d’une ancienne installation)?

A

Aux deux extrémités en vert-jaune.

35
Q

NIBT 5.4 - Comment doit être marqué un conducteur N bleu d’une nouvelle installation (TN-S) en prolongation d’une installation Sch.III (N jaune)?

A

A l’extrémité côté N jaune en jaune.

36
Q

NIBT 5.4 - Comment doit être marqué un conducteur PE d’une nouvelle installation (TN-C) en prolongation d’une installation Sch.III (N jaune)?

A

A l’extrémité côté N jaune en bleu (et S >= 10mm2).

37
Q

NIBT 5.4 - Quelles sont les sections minimales/maximales du conducteur principal d’équipotentilité (liaison avec la barre principale de terre)?

A

Cu >= 6mm2 et <= 16mm2 (habituellement)

Al >= 16mm2

Fe >= 50mm2

Si système de protection contre la foudre => Cu >= 10mm2

38
Q

NIBT 5.4 - Quelle doit êre la section d’un conducteur d’équipotentialité de protection reliant 2 masses de matériels électriques?

A

Section >= à la plus petite section de PE sur les 2 matériels.

39
Q

NIBT 5.4 - Quelle section doit avoir un conducteur d’équipotentialité de protection reliant une masse de matériel électrique avec des éléments conducteurs étrangers?

A

au moins la moitié de la section du PE du matériel

MAIS

min 2.5mm2 si mécaniquement protégé
min 4mm2 si pas mécaniquement protégé

40
Q

NIBT 5.4 - Quelle section pour le conducteur d’équipotentialité de protection supplémentaire?

A

>= 2.5 mm2 si protégé mécaniquement

>= 4mm2 si pas protégé mécaniquement
