ELEC CHAP 11 - LES DANGERS DU COURANT

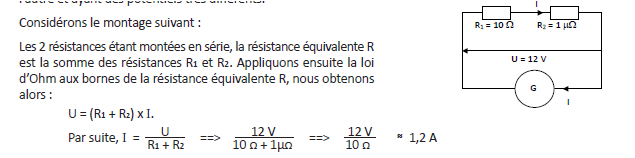

Les 2 résistances étant montées en série, la résistance équivalente R
est la somme des résistances R1 et R2. Appliquons ensuite la loi
d’Ohm aux bornes de la résistance équivalente R, nous obtenons
alors :

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
2
Q

ELEC CHAP 11 - LES DANGERS DU COURANT

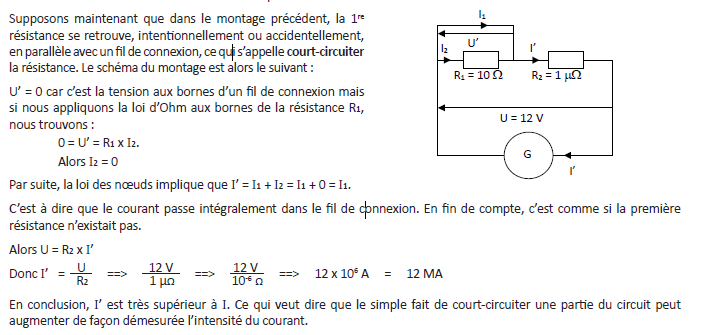

Supposons maintenant que dans le montage précédent, la 1re
résistance se retrouve, intentionnellement ou accidentellement,
en parallèle avec un fil de connexion, ce qui s’appelle court-circuiter
la résistance. Le schéma du montage est alors le suivant :

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
3
Q

ELEC CHAP 11 LES DANGERS DU COURANT

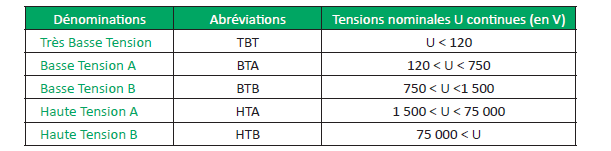

Suite au décret du 14 novembre 1988, Article 3-II, les courants ont été classés en 5 catégories données dans le tableau
suivant : 5/

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
4
Q

ELEC CHAP 11 - LES DANGERS DU COURANT
RISQUES SUR INTERVENTION

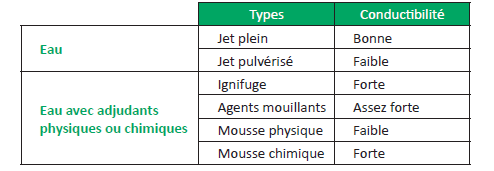

Cette dernière action n’est pas sans risque en raison de la conductibilité de l’eau, résumée qualitativement dans le tableau
suivant :

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
5
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

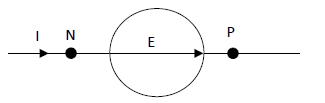

Voici comment représenter un générateur idéal :

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
6
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

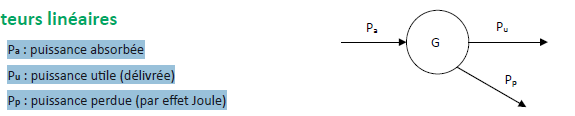

Pa :
Pu :
Pp :

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
7
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

Les générateurs linéaires sont représentés de la manière suivante :

A

(le pôle positif est indiqué par le grand trait)

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
8
Q

ELEC CHAP 12 - LES GENERATEURS

Avec ce que nous venons de voir, un générateur linéaire est équivalent à un générateur idéal de f.é.m. E associé en série
avec une résistance r.

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
9
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

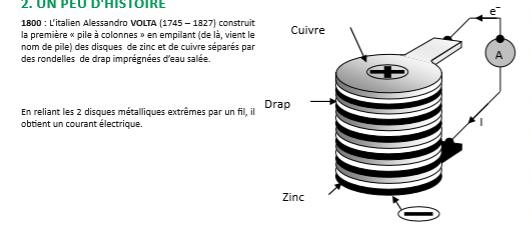

UN PEU D’HISTOIRE

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
10
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

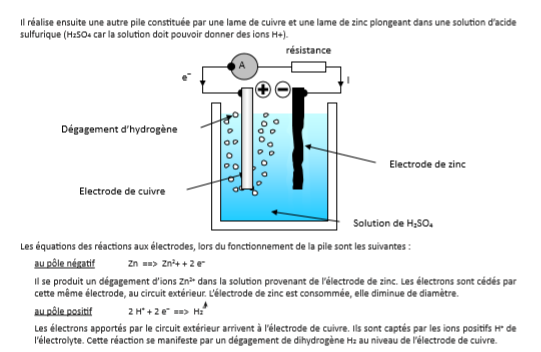

UN PEU D’HISTOIRE

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
11
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

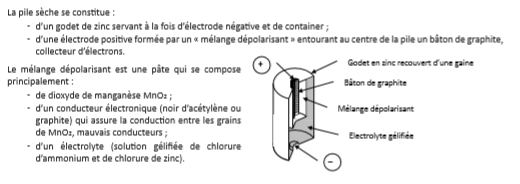

La pile sèche se constitue :

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
12
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

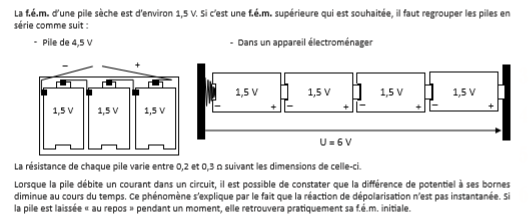

La f.é.m. d’une pile sèche est d’environ 1,5 V. Si c’est une f.é.m. supérieure qui est souhaitée, il faut regrouper les piles en série comme suit :

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
13
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

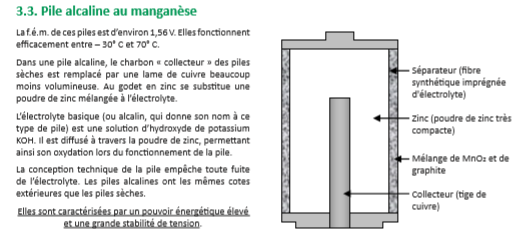

(Pile alcaline au manganèse)

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
14
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

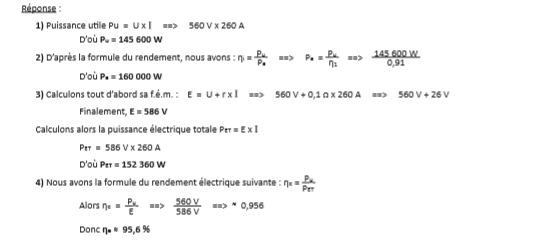

E.1 Une dynamo débite un courant I = 260 A sous une différence de potentiel U = 560 V. Sa résistance interne est r = 0,1 Ω
et son rendement industriel est ƞ1 = 91 %.

1) Calculez la puissance utile de la dynamo.
2) Calculez la puissance absorbée.
3) Calculez sa f.é.m. et sa puissance électrique totale.
4) Calculez son rendement électrique.

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
15
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

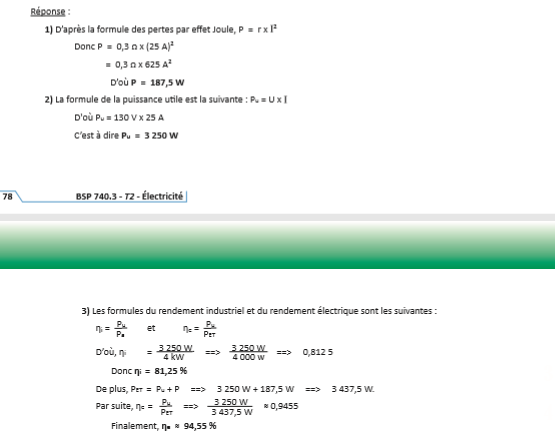

E.2 Un générateur débite une puissance de 4 kW quand il débite un courant de 25 A sous une différence de potentiel de 130 V. Sa résistance interne est r = 0,3Ω

1) Calculez les pertes de puissance par effet Joule.
2) Calculez la puissance utile.
3) Calculez les rendements industriels et électrique du générateur.

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
16
Q

ELEC CHAP 12 - LES GENERATEURS : PILES ET ACCUMULATEURS
THEORIE

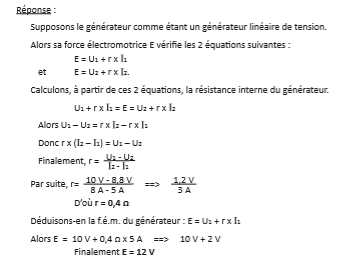

E.3 La différence de potentiel d’un générateur est U1 = 10 V quand il débite I1 = 5 A et U2 = 8,8 V quand il débite I2 = 8 A.

Calculez sa résistance interne et sa f.é.m.

A
17
Q

ELEC CHAP 13 LE COURANT ALTERNATIF - CARACTERISTIQUES -

Prenons le cas du courant du secteur, à savoir celui délivré par une prise électrique et utilisé par la majorité des gros appareils électroménagers.

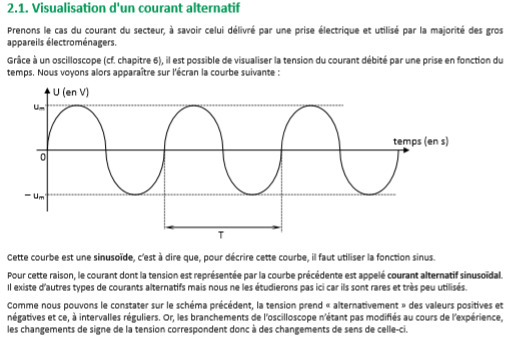

Grâce à un oscilloscope (cf. chapitre 6), il est possible de visualiser la tension du courant débité par une prise en fonction du temps. Nous voyons alors apparaître sur l’écran la courbe suivante :

A
18
Q

ELEC CHAP 13 LE COURANT ALTERNATIF - LES RISQUES DU COURANT ALTERNATIF -

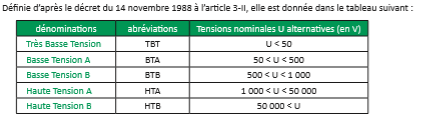

Définie d’après le décret du 14 novembre 1988 à l’article 3-II, elle est donnée dans le tableau suivant :

A
