Tolerancias Flashcards
Tamaño teórico a partir del que se obtienen los límites de esa dimensión mediante la aplicación de márgenes y tolerancias
Tamaño básico
Métodos de dimensionamiento

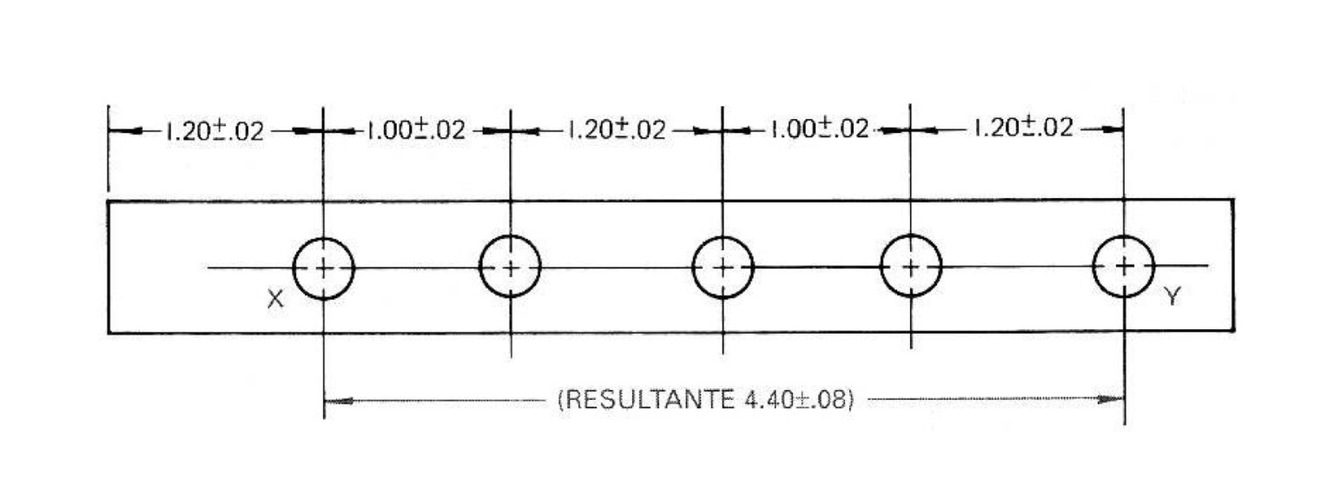

Dimensionamiento en Cadena
Máxima acumulación de tolerancia
Métodos de dimensionamiento

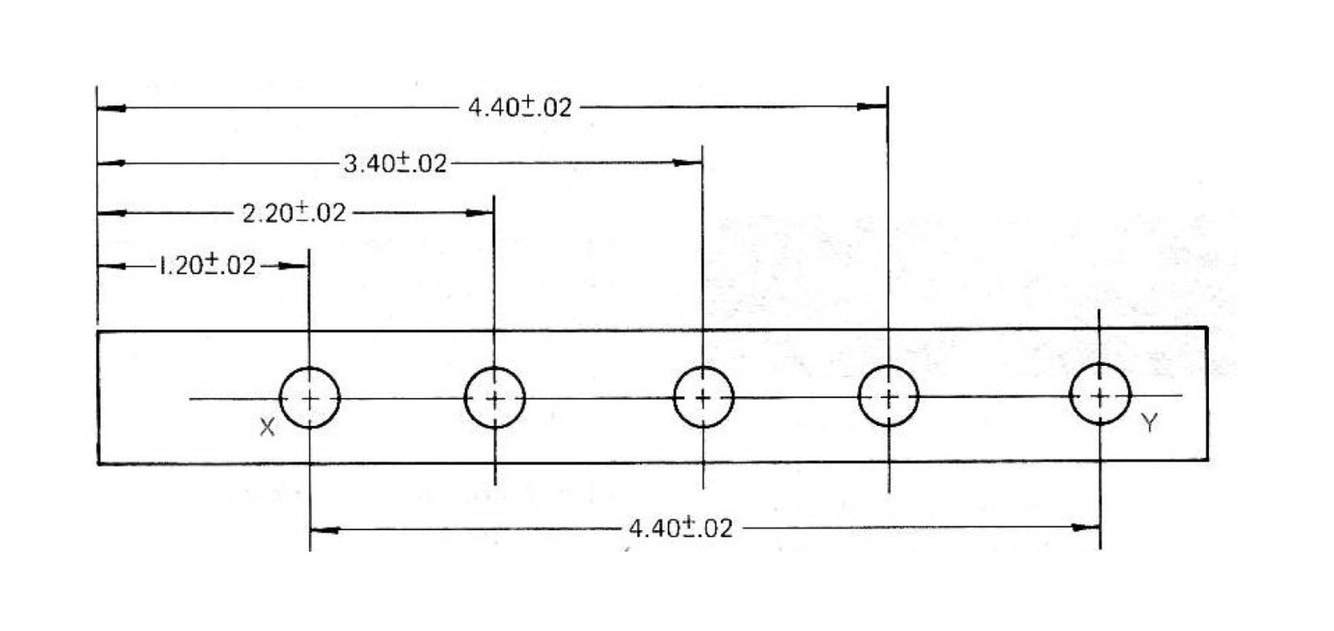

Dimensionamiento Directo
La menor acumulación de tolerancia
Es la variación total que se le permite al tamaño de una dimensión Es la diferencia entre los límites de tamaño
Tolerancia
Tipo de tolerancias

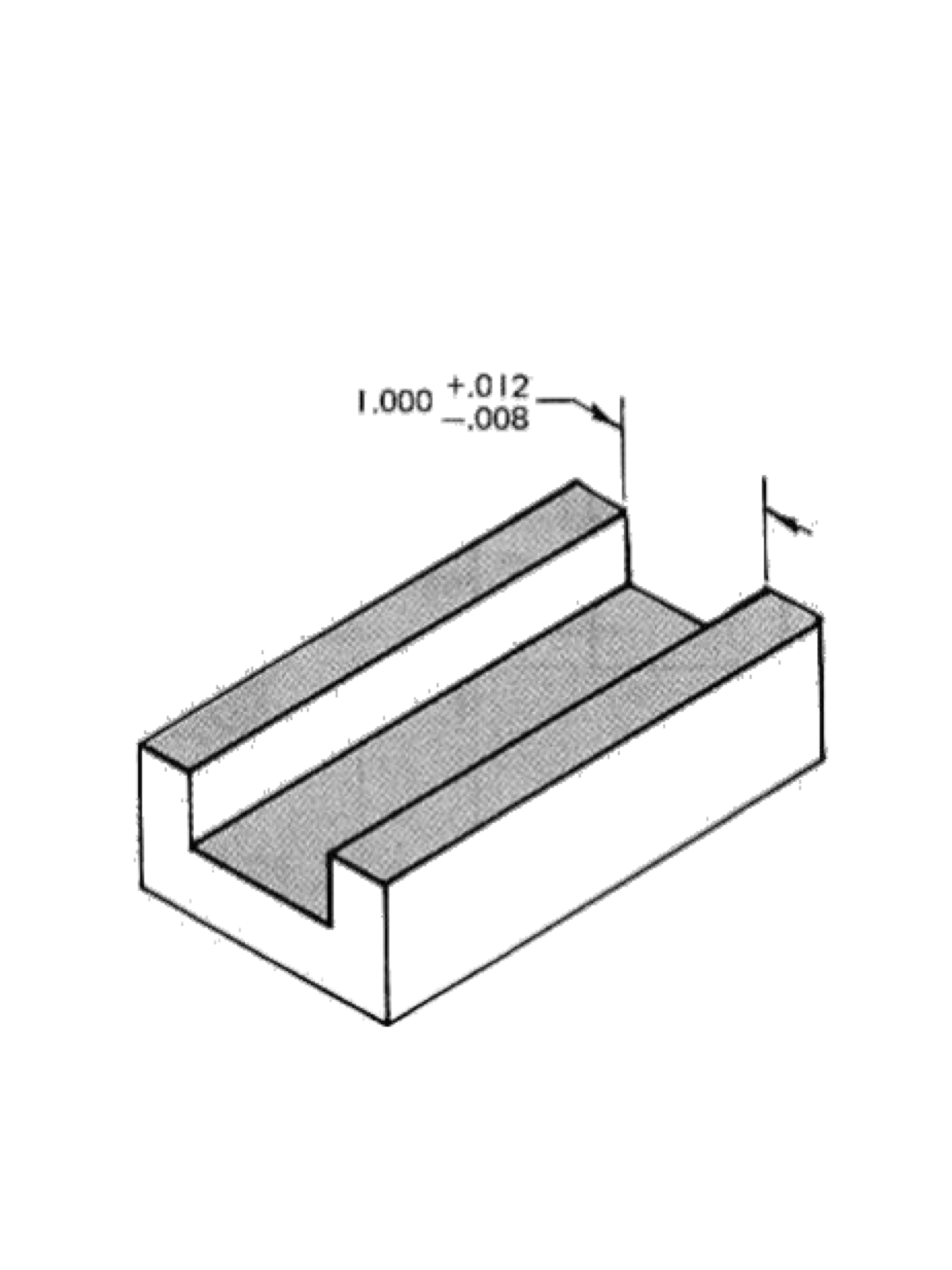

Tolerancias Bilaterales Desiguales
Tres métodos de dimensionamiento
En cadena Mediante referencias Directo
Límite del tamaño de un elemento que da como resultado la pieza que contiene el material
Tamaño material máximo
La relación entre dos partes coincidentes y el espacio o resistencia que ofrecen cuando se ensambla
El ajuste
Ajuste entre partes coincidentes con dimensiones limitadas de tal manera que siempre de presenta un espacio en el momento de ensamble
Ajuste holgado
Es el tamaño medido
Tamaño verdadero
Ajuste entre partes coincidentes con dimensiones limitadas que de superpongan parcial o completamente de tal manera que se presente una holgura o interferencia en el momento del ensamble
De transición
La cantidad total que es permitido variar en la fabricación a una dimensión específica en el plano según la cota
Tolerancia dimensional
Métodos de dimensionamiento

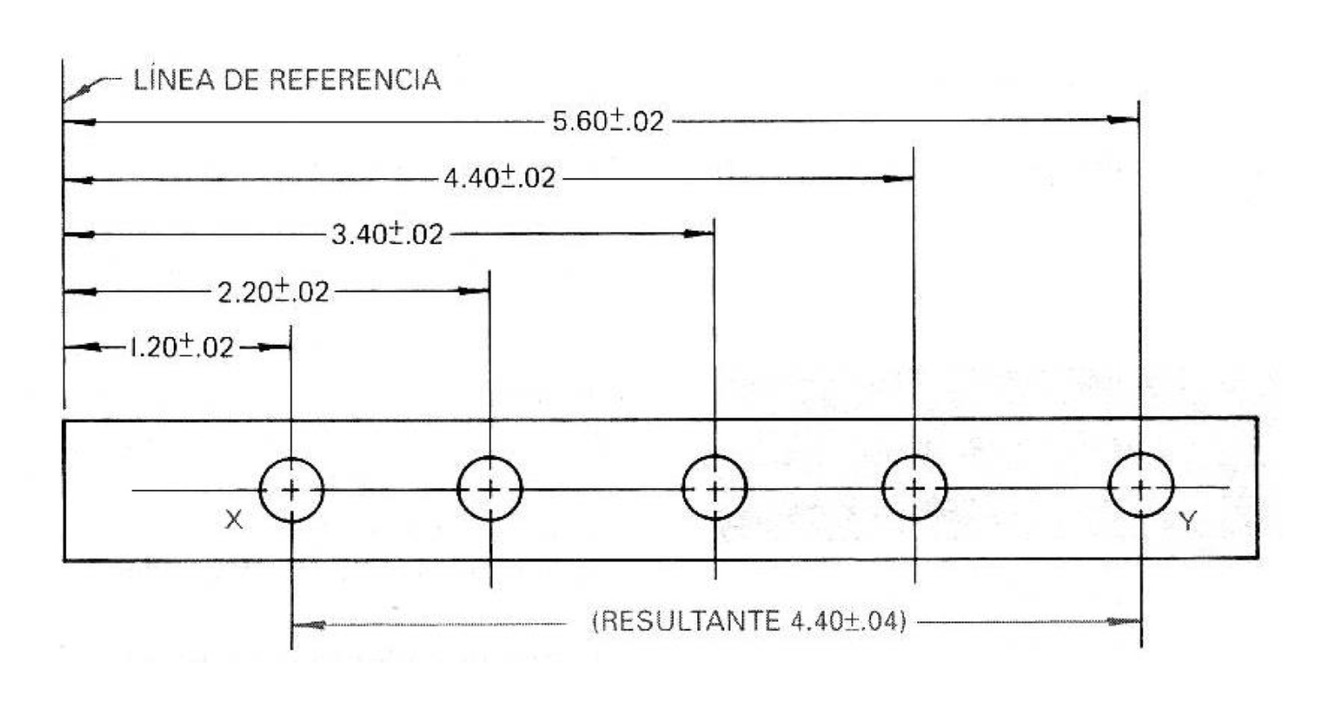

Dimensionamiento mediante Referencia
Menor acumulación de tolerancia
Tipo de tolerancias

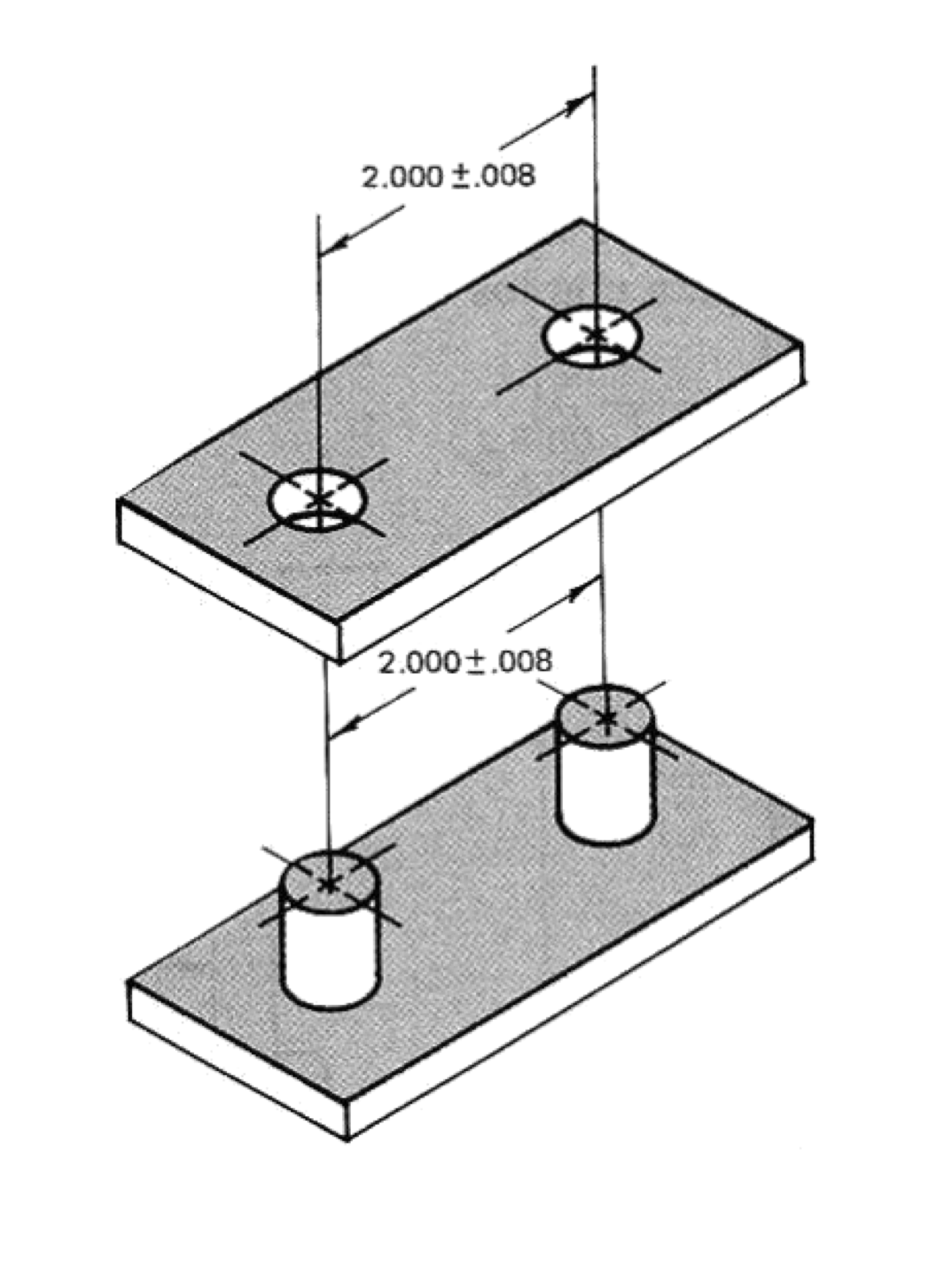

Tolerancias Bilaterales Iguales
Ajuste entre partes coincidentes con dimensiones limitadas de tal panera que siempre se presenta una interferencia en el momento de ensamble
Ajuste de interferencia
Tipo de tolerancias

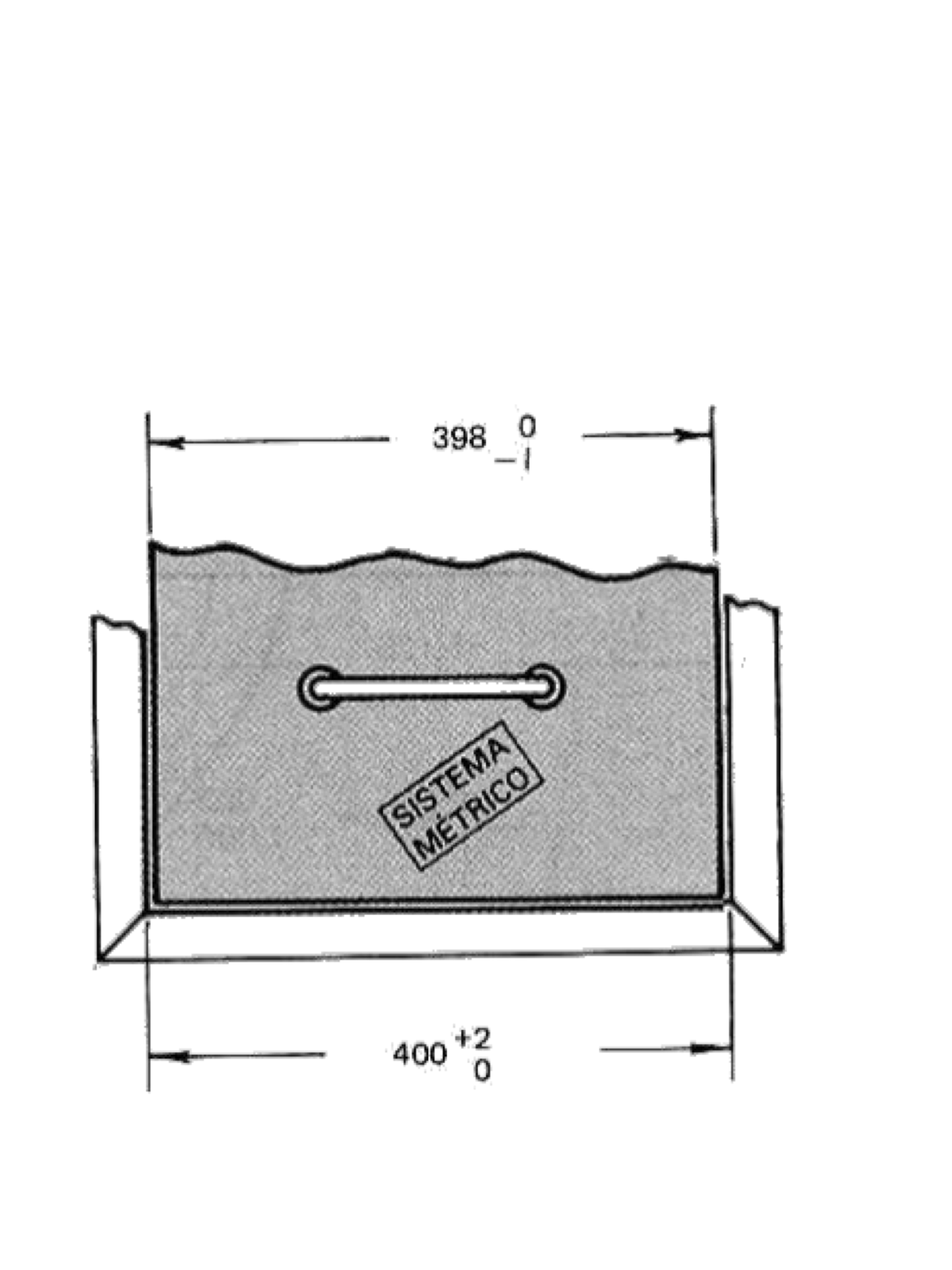

Tolerancias Unilaterales
