Normas y Dimensiones Flashcards
Permite representar el espacio tridimensional sobre una superficie bidimensional
Geometría descriptiva
En qué cuadrante se encuentra el sistema europeo
Primer cuadrante
En qué cuadrante se encuentra el sistema americano
Tercer cuadrante
Tres tipos de escala
Real 1:1 Ampliación 2:1 Reducción 1:2
Descripción de un objeto a partir de sus diferentes vistas
Dimensionamiento
Que permite el dimensionamiento?
Describir los tamaños u la ubicación de las características de un diseño
Variación con respecto de la dimensión dada
Tolerancias
Dimensiones de ancho, altura y profundidad
Dimensiones principales
Dimensiones de radios y diámetros
Dimensiones de tamaños
Dimensiones donde se desglosan las diferentes medidas del objeto
Dimensiones de ubicación o posición
Vista obtenida mediante proyección ortográfica sobre un plano distinto a los planos de proyección horizontal, frontal y de perfil
Vista auxiliar
Escala 2:1 es escala…
Escala de ampliación
Escala 1:1 es escala…
Escala real
Escala 1:2 es escala…
Escala de reducción
Cómo se escriben las unidades de dimensión en : Sistema métrico decimal Pulgadas decimales
Los milímetros se escriben con dos letras m minúsculas (12.5mm)
Los metros es solo una m minúscula ( 12.5m ) Pulgadas se usa el símbolo “ ( 8” )
los Pies se indican con ‘ ( 8’ )

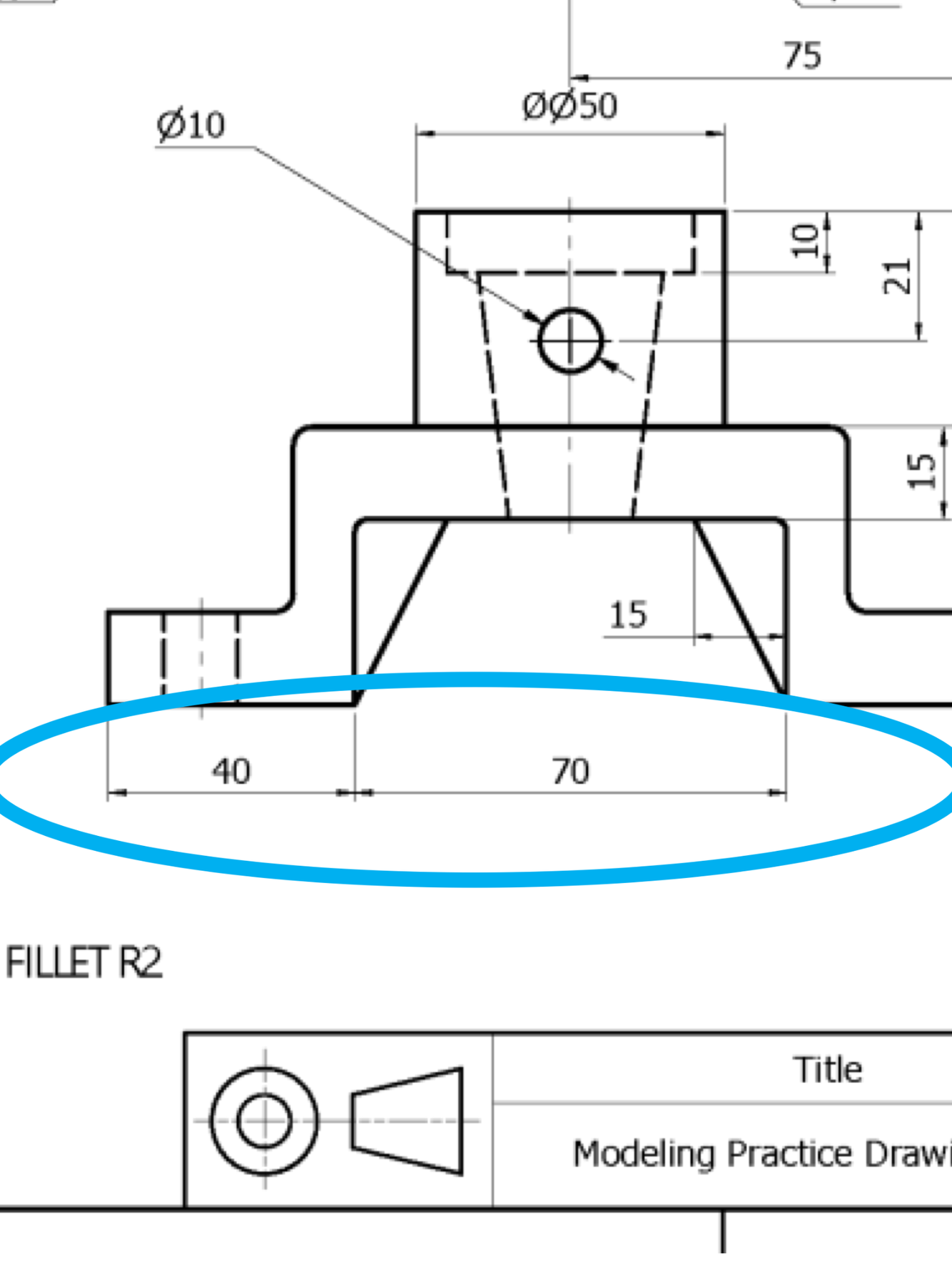

Tipo de sistema de dimensión
Dimensionamiento en serie
Tipo de sistema de dimensión
Dimensionamiento en Paralelo
