No que se baseia a USG diagnóstica?

A

Deteção e demonstração da energia acústica que é refletida no interior do corpo.
Por meio de escalas de cinzas que refletem essa amplitude.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
2
Q

Na acústica básica, o que seria o som?
As características do som são dependentes do quê?

A
  • É um fenômeno cíclico de compressão e rarefação ao longo do tempo.
  • Dependem:
    1. Fonte emissora
    2. Meio propagado
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
3
Q

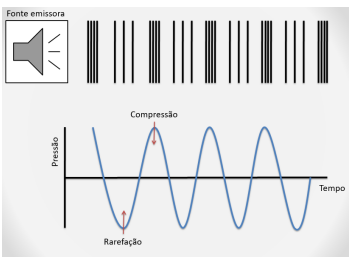

O que essa imagem demonstra

A

Onda sonora

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
4
Q

No que consiste o comprimento da onda?

A

Menor distância entre 2 pontos da onda (em concordância de fase)!

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
5
Q

No que consiste a frequência acústica?

A

Número de ciclos completos em uma unidade de tempo!

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
6
Q

Qual é a unidade da frequência acústica?

A

Hertz (Hz) ou ciclo por segundo

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
7
Q

Qual é o limiar da frq. acústica usada na USG diagnóstica?

A

2 MHz a 22 MHz (1000 vezes maior que o som audível - que é no máximo 20,000 hz)

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
8
Q

Sabendo que cada tecido humano possui uma velocidade de propagação diferente, qual é a correlação da velocidade com:
1) Tecidos que são rígidos:
2) Tecidos que são densos:

A

1) Tecidos que são rígidos: aumentam a velocidade
2) Tecidos que são densos: diminuem a velocidade
Dica: D (d) denso - diminui!

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
9
Q

A velocidade do som é afetada pela frequência ou comprimento da onda do som? Diante do tecido?

A

Não

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
10
Q

A velocidade do som média é de 1540 m/s.
Conforme visto sobre a rigidez e a densidade:
No pulmão e na gordura e no osso como será a velocidade do som?

A

Osso é mais rígido logo mais rápido
Pulmão e gordura menor!

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
11
Q

Dentro das condições ideais o que a velocidade de propagação do som permite ao aparelho de USG?

A

Determinar a distância de uma interface refletora (tecido analisado) para o transdutor, logo calculando o tempo de retorno do eco.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
12
Q

No que consiste a impedância acústica?

A

É a resistência oferecida por um tecido a passagem do som e é determinada pelo produto da sua densidade pela velocidade de propagação. E é independente da frequência!

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
13
Q

Como a quantidade de reflexão é determinada pela diferencia de impedância entre os tecidos?

A

Pq a qtd de reflexão depende dessa diferença; sendo que interfaces com grande diferença de impedância (tecido mole e osso) há reflexão de quase toda a energia do som. Logo o som não penetra abaixo dessas interfaces, não formando imagem abaixo delas (sombra acústica).
E o contrário é válido, se há baixa diferença da impedÂncia como gordura e músculo, apenas uma parte refletida e o restante passa.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
14
Q

Como a impedância pode explicar na formação de uma imagem anecoica?

A

Pois um meio homogêneo com mesma impedância não haverá nenhuma reflexão, por isso volta tudo escuro (ausência de sinal)!

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
14
Q
A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
15
Q

Qual a diferença dos refletores especulares dos difusos.
E qual é o mais comum?

A

Especular: a interface é grande e lisa. O ângulo deve estar em 90º com o feixe sonoro para que a imagem da interface possa ser vista. Se o ângulo não for de 90º o feixe sonoro não reflete no transdutor e a imagem não será vista. Ex: diafragma, endométrio e bexiga cheia de urina

Difuso: mais comum, vista em estruturas de pequenas dimensões, nesse caso há dispersão difusa dos ecos

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
16
Q

O que é a refração do som?
Como corrigir:

A

É a mudança de direção do som, resultando em uma imagem fora do local habitual.
Para corrigir devemos deixar o ângulo perpendicular a interface observada.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
17
Q

No que consiste a propriedade de atenuação do som?

A

Consiste da perda de energia. Essa propriedade é proporcional a frequência.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
18
Q

Como sabemos a atenuação do som depende da frequência.
Altas frequências são atenuadas mais rapidamente ou não?

A

Mais rapidamente!
Com isso atingem profunidades menores que freqûencias mais baixas!

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
19
Q

Como podemos controlar a atenuação do som no aparelho do USG?

A

Por meio dos seguintes comandos:
- corrigindo os níveis de ganho do sistema
- compensação do ganho
- atenuação da saída de potência

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
20
Q

Quais os componentes básicos necessários para um aparelho de USG?

A

Transmissor, transdutor, receptor e processador.

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
21
Q

Qual é a função do transmissor? E como ele faz isso

A

Energizar o transdutor, por meio da aplicação de voltagem de alta amplitude e pelo controle da frequência destes pulsos emitidos!

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
22
Q

No que consiste um transdutor?

A

dispositivo que é capaz de converter uma energia em outra!
No caso do transdutor do USG ele consegue converter a energia elétrica em mecânica (acústica)

23
Q

V ou F :
O transdutor USG funciona como um emissor e também como um receptor

24
O que seria a zona de Fresnel e a Fraunhofer
Fresnel: zona focal próxima ao transdutor (grande variação na amplitude da pressão) Fraunhofer: zona focal distante (baixa amplitude da pressão). Atualmente podemos corrigir a divergência dos focos, regulando o foco do feixe sonoro!
25
O que o receptor faz?
Detecta os ecos que retornam ao transdutor, que gera, estímulo dos cristais piezoelétricos gerando pequenas voltagens, o receptor consegue amplificar esses fracos sinais que chegam!
26
Qual é o modo atual do USG no aparelho utilizado?
Modo B (brilho)
27
Complete, com os termos anecoico, hipoecoico e hiperecoico: - ausência de cinal (preto) - sinal intermediário (cinza) - alto sinal (brilhante)
- ausência de cinal (preto) - Anecoico - sinal intermediário (cinza) - Hipoecoico - alto sinal (brilhante) - Hiperecoico
28
Como visto os tecidos de acordo com as suas diferentes faixas de impedâncias produzem ecos de diferente intensidade (ecogenicidade), logo complete: - interfaces com maior impedância - interfaces com menor impedância - interfaces homogêneas (fluidos: sangue, derrame pleural...)
- interfaces com maior impedância - hiperecogenicidade - interfaces com menor impedância - hipoecoico - interfaces homogêneas (fluidos: sangue, derrame pleural...) - anecoico
29
Quais os tipos de formatos ou arranjos de um transdutor?
Linear Arranjo de fase
30
Como visto os tecidos de acordo com as suas diferentes faixas de impedâncias produzem ecos de diferente intensidade (ecogenicidade), logo complete: - interfaces com maior impedância - interfaces com menor impedância - interfaces homogêneas (fluidos: sangue, derrame pleural...)
- interfaces com maior impedância - hiperecogenicidade - interfaces com menor impedância - hipoecoico - interfaces homogêneas (fluidos: sangue, derrame pleural...) - anecoico
30
Quais os tipos de formatos ou arranjos de um transdutor?
Linear Arranjo de fase Curvo Endocavitário
31
Como é a propriedade de um transdutor linear?
- Emissão de som de forma PARALELA - Produção de imagem de forma RETANGULAR - Vantagem - alta resolução permitida em estruturas próximas da superfície (tireoide e partes moles) - Necessidade - grande área de superfície de contato - Artefato- haverá se há um contorno curvo do corpo ou se tiver ar - Utilização - altas frequências (5 a 15 Mhz)
32
Como é a propriedade de um transdutor curvo ou convexo?
- Consegue formar uma imagem com um grande campo de visão. - Permite uma melhor resolução em áreas mais distantes da superfície - Usado na USG abdominal
33
Como é a propriedade de um transdutor endocavitário?
- Utilização de alta frequência - Avaliação de transvaginal e da próstata por via transretal
34
Lembre-se disso:: Em geral, deve-se utilizar a frequência ultrassonográfica mais alta que permita a penetração até a profundidade de interesse, lembrando que quanto maior a frequência, menor a profundidade atingida pelo feixe sonoro.
Para estruturas superficiais, como tireoide, mama ou testículo, situados de 1 a 3cm da superfície, podem ser utilizadas frequências de 7,5 a 15MHz. Já estruturas mais profundas como a avaliação abdominal e pélvica, que podem se encontrar de 12 a 15 cm da superfície, podem ser necessárias frequências tao baixas quanto 2,5 a 3,5 MHz.
35
No que consistem os artefatos?
Fenômenos que não correspondem a ecogenicidade verdadeira da área estudada.
36
Quais são os 6 tipos de artefatos?
1. Reverbação 2. Refração 3. Espelho 4. Lateral 5. Reforço acústico posterior 6. Atenuação (sombra acústica posterior
37
No que consiste o artefato de reverberação? E o que eles podem atribuir?
Retardo do retorno do eco ao transdutor devido interfaces altamente reflexivas (lisas e paralelas). Falsa impressão de estrutura sólida quando na verdade há apenas líquido
38
Como tentar corrigir a reverberação?
Evitar f
39
Como visto os tecidos de acordo com as suas diferentes faixas de impedâncias produzem ecos de diferente intensidade (ecogenicidade), logo complete: - interfaces com maior impedância - interfaces com menor impedância - interfaces homogêneas (fluidos: sangue, derrame pleural...)
- interfaces com maior impedância - hiperecogenicidade - interfaces com menor impedância - hipoecoico - interfaces homogêneas (fluidos: sangue, derrame pleural...) - anecoico
39
Quais os tipos de formatos ou arranjos de um transdutor?
Linear Arranjo de fase Curvo Endocavitário
39
Como é a propriedade de um transdutor curvo ou convexo?
- Consegue formar uma imagem com um grande campo de visão. - Permite uma melhor resolução em áreas mais distantes da superfície - Usado na USG abdominal a) 2,5 Mhz - muito obeso b) 5 Mhz - mais magro
39
Como é a propriedade de um transdutor linear?
- Emissão de som de forma PARALELA - Produção de imagem de forma RETANGULAR - Vantagem - alta resolução permitida em estruturas próximas da superfície (tireoide e partes moles) - Necessidade - grande área de superfície de contato - Artefato- haverá se há um contorno curvo do corpo ou se tiver ar - Utilização - altas frequências (5 a 15 Mhz)
40
Como é a propriedade de um transdutor endocavitário?
- Utilização de alta frequência - Avaliação de transvaginal e da próstata por via transretal
40
Lembre-se disso:: Em geral, deve-se utilizar a frequência ultrassonográfica mais alta que permita a penetração até a profundidade de interesse, lembrando que quanto maior a frequência, menor a profundidade atingida pelo feixe sonoro.
Para estruturas superficiais, como tireoide, mama ou testículo, situados de 1 a 3cm da superfície, podem ser utilizadas frequências de 7,5 a 15MHz. Já estruturas mais profundas como a avaliação abdominal e pélvica, que podem se encontrar de 12 a 15 cm da superfície, podem ser necessárias frequências tao baixas quanto 2,5 a 3,5 MHz.
41
No que consiste o artefato de refração?
Curvatura no feixe de som, ao passar por áreas de diferentes densidades.
42
No que consiste o artefato de espelho?
Ocorre em interface com muita atividade de provocar reflexo, como o diafragma, defletindo a onda sonora como se tivesse imitando uma imagem do outro lado dessa superfície.
43
Quais os tipos de formatos ou arranjos de um transdutor?
Linear Arranjo de fase Curvo Endocavitário
43
Como é a propriedade de um transdutor linear?
- Emissão de som de forma PARALELA - Produção de imagem de forma RETANGULAR - Vantagem - alta resolução permitida em estruturas próximas da superfície (tireoide e partes moles) - Necessidade - grande área de superfície de contato - Artefato- haverá se há um contorno curvo do corpo ou se tiver ar - Utilização - altas frequências (5 a 15 Mhz)
43
Como é a propriedade de um transdutor curvo ou convexo?
- Consegue formar uma imagem com um grande campo de visão. - Permite uma melhor resolução em áreas mais distantes da superfície - Usado na USG abdominal a) 2,5 Mhz - muito obeso b) 5 Mhz - mais magro
44
Como visto os tecidos de acordo com as suas diferentes faixas de impedâncias produzem ecos de diferente intensidade (ecogenicidade), logo complete: - interfaces com maior impedância - interfaces com menor impedância - interfaces homogêneas (fluidos: sangue, derrame pleural...)
- interfaces com maior impedância - hiperecogenicidade - interfaces com menor impedância - hipoecoico - interfaces homogêneas (fluidos: sangue, derrame pleural...) - anecoico
44
Como é a propriedade de um transdutor endocavitário?
- Utilização de alta frequência - Avaliação de transvaginal e da próstata por via transretal
44
Lembre-se disso:: Em geral, deve-se utilizar a frequência ultrassonográfica mais alta que permita a penetração até a profundidade de interesse, lembrando que quanto maior a frequência, menor a profundidade atingida pelo feixe sonoro.
Para estruturas superficiais, como tireoide, mama ou testículo, situados de 1 a 3cm da superfície, podem ser utilizadas frequências de 7,5 a 15MHz. Já estruturas mais profundas como a avaliação abdominal e pélvica, que podem se encontrar de 12 a 15 cm da superfície, podem ser necessárias frequências tao baixas quanto 2,5 a 3,5 MHz.
45
No que consiste o artefato de reforço acústico posterior?
É o reforço do brilho (hiperecogênico) após passar uma imagem cranial mais anecoica (vaso, cisto).
46
No que consiste o artefato de sombra e atenuação acústica posterior?
É o escuro que aparece dps de estrutura se osso ou semelhante é sombra e se cálculo é atenuação. Logo a sombra é mais intensa! Dica: Reforço clareia Atenuação ou sombra escurece Reverberação borra
