Perturbations Réseaux Flashcards
Citer 2 perturbations réseaux transitoires ?
-Impulsif
-Oscillant
Qu’est-ce qu’une perturbation transitoire impulsif ?
C’est des crêtes élevées et brutales qui augmentent la tension et/ou le courant.
Quelles sont les causes des perturbations transitoires impulsif ?
- Foudre tombée à grande distance
- Défaut de mise à terre
- Commutation de charges inductives
- Décharges électrostatiques
Comment peut-on éviter les perturbations transitoires impulsif ?
- En éliminant les décharges électromagnétiques
- En installant des parasurtension
Qu’est-ce qu’une perturbation transitoire oscillant ?
C’est un changement brutale de la tension.
Quelles sont les causes des perturbations transitoires oscillant ?
- Commutation de condensateurs
- Déclenchement de variateur de vitesse
Comment peut-on éviter les perturbations transitoires oscillant ?
- En mettant des bobines ou des selfs
- Onduleurs ou parasurtension pour éviter les dégâts dû au oscillant
Citer différents types de perturbations réseaux ?
- Transitoires impulsif ou oscillant
- Interruptions
- Creux de tension
- Sous-tension
- Bosse
- Surtension
Citer différents types de distorsion de la sinusoïdale ?
- Décalage continue
- Harmonique
- Intra harmonique
- Encoche
- Bruit
- Fluctuation de tension
- Variation de fréquence
- Déséquilibre de tension

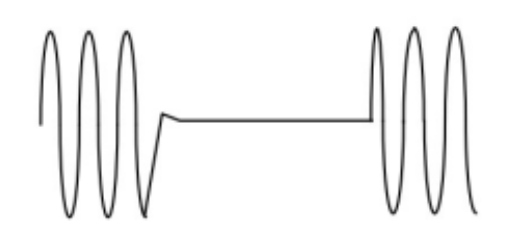

Qu’est-ce qu’une interruption ?
C’est une perte totale de la tension d’alimentation et du courant de charge.
Donner les types d’interruption qu’il existe ?
- Instantanée : 0,5 à 30 cycles
- Momentanée: 30 cycles à 2 secondes
- Temporaire : 2 seconde à 2 minutes
- Maintenue : Plus de 2 minutes
Quelles sont les causes des interruptions ?
Foudre, animaux, arbres qui tombent, accidents de voitures.
Tout dégâts causants une interruptions de la ligne réseau.

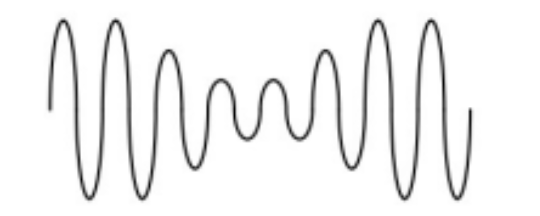

Qu’est-ce qu’un creux de tension ?
C’est une réduction de la tension sur une durée de 0,5 cycle à 1 minute.
Quelles sont les causes d’un creux de tension ?
Démarrage de grosses charges comme un moteur ou une unité de climatisation.
Quelles sont les solutions pour éviter les creux de tension ?
- Onduleurs
- Moto-générateur
- Technique de conception du système ( démarreur progressif, variateur de fréquence )

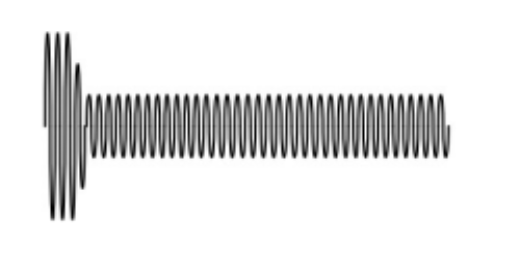

Expliquer une sous-tension.
C’est une réduction de la tension de plus de 1 minute.
Les causes d’une sous-tension?
- Démarrage de grosse charges.
Les solutions pour éviter une sous-tension ?
- Onduleurs
- Moto-générateur
- Technique de conception du système ( démarreur progressif, variateur de fréquence )

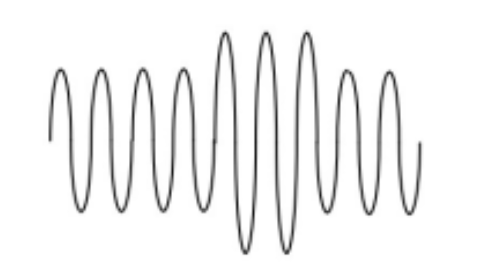

Expliquer ce qu’est une bosse ?
C’est une augmentation de la tension de 0,5 cycle à 1 minute.
Les causes d’une bosse ?
- Connexion du neutre à haute impédance
- Réduction brusque de la charge
Les solutions pour éviter une bosse ?
- Onduleurs
- Conditionneur de puissance ( il surveille et consigne la puissance entrante)

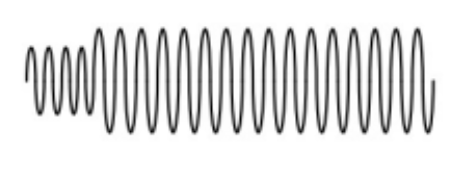

Qu’est-ce qu’une surtension ?
C’est une augmentation de la tension de plus de 1 minute.
Les causes de la surtension ?
- Position des prises de transformateurs mal réglées
- Charges réduites
Les solutions pour éviter les surtensions ?
- Onduleurs
- Conditionneur de puissance ( il surveille et consigne la puissance entrante)
Expliquer le décalage continu.
C’est l’induction d’un courant DC dans un système AC.
La cause d’un décalage continu ?
Défaillance de redresseur dans de nombreuses technologies de conversion AC/DC.
Expliquer ce qu’est une harmonique ?
C’est une déformation de la fréquence fondamentale par des multiples de celle-ci. H2 à H25.
Exemple H3 = 3x f fondamentale = 3x50=150Hz
Par quoi sont causées les harmoniques?
Par des charges déséquilibrées ou des surchauffe de transformateurs et conducteur N.
Citer les conséquences des harmoniques ?
- Fort courant dans le N
- Dommages sur des appareils électroniques
- Tension élevée dans la ligne
- Disjonctions intempestives d’éléments de protection (disjoncteur, DDR)
Quelles sont les solutions pour éviter les harmoniques ?
Mettre un transformateur ou un filtre sur l’appareil responsable des harmoniques.
Expliquer les intra harmoniques ?
Il s’agit d’une distorsion de la forme d’onde qui résulte généralement d’un signal imposé sur la tension d’alimentation.
D’où provienne les intra harmoniques ?
- De convertisseur de fréquence statique
- De moteur à induction
- De système AFDD (anti arc)
Comment éviter les intra harmoniques?
- Filtre
- Onduleur
- Conditionneur de puissance
Expliquer ce que sont les encoches ?
Il s’agit de perturbations périodiques de la tension.
Quelles sont les causes d’encoches ?
- Variateur de vitesse
- Atténuations de la lumière
- Soudeuse à arc
Citer les conséquences des encoches ?
- Arrêt du système
- Pertes de données
- Problème de transmissions de données
Qu’est-ce qu’un bruit ?
C’est une tension ou un courant indésirable superposé à l’onde de tension ou de courant.
Citer les causes d’un bruit ?
- Généré par des appareils électroniques
- Soudeuse à arc
- Emetteur radio
- Mauvaise mise à terre
Les conséquences d’un bruit ?
Corruption de données
Les solutions pour éviter le bruit ?
- Isolation de la charge responsable avec un onduleur
- Filtre
- Blindage
Qu’est-ce-qu’une fluctuation de tension ?
Variation systématique de la forme d’onde U ou une série de changement de U aléatoire à une faible fréquence.
Entre 95% et 105%.
Qu’est-ce-qu’une variation de fréquence ?
C’est une perturbation rare ce définissant comme une variation significative de la fréquence réseau.
Qu’est-ce-qu’un déséquilibre de tension ?
C’est un déséquilibre des tensions fournies. La différence entre la tension la plus haute et la plus basse ne devrait pas dépassée 4%.
De quoi provient les variations de fréquences?
Des générateurs de secours déconnecté du réseau.
Les conséquences des variations de fréquences?
- Accélération ou ralentissement des moteurs
Quelles sont les causes de fluctuation de tension ?
Charges présentent des variations de courant significatives pouvant causer les fluctuants de la tension.
Exemple: Four à arc
